Ülevaade

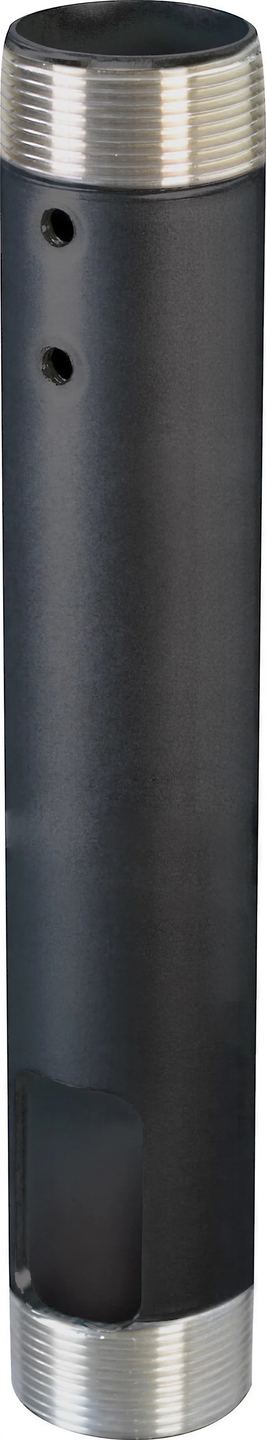

Otse kõrge lae vastu kinnitatud videoprojektor projitseerib pildi sageli ekraanist kõrgemale ning seejärel rakendatav digitaalne trapetsmoonutuse korrigeerimine vähendab teravust. Lihtsaim lahendus on mehaaniline: see 22,9 cm pikkune mustast alumiiniumist toru keeratakse laeplaadi ja projektori kinnituse vahele, langetab kogu komplekti sama palju ning juhib kaablid toru sees.

Videoprojektori langetamine lage muutmata

CMS009 kuulub Chiefi Speed-Connect-süsteemi, mis jagab laepaigalduse kolmeks üksteise külge keeratavaks osaks: konstruktsiooni külge kinnitatud plaat, kaugust määrav toru ning projektorit hoidev kinnitus. Torul on ainult üks ülesanne, kuid see täidab seda täpselt: langetab objektiivi 22,9 cm võrra, millele lisandub plaadi ja kinnituse paksus. See kõrgus on oluline, sest õigesti paigutatud projektor jääb oma objektiivi optilise nihke ulatusse (lens shift) ja projitseerib ristkülikukujulise pildi ilma digitaalse töötluseta. Tegemist on fikseeritud toruga, millel puudub liug- või teleskoopreguleerimine. See nõuab enne tellimist mõõtmist, kuid annab ühes tükis ja lõtkuta detaili.

Standardkeere mõlemas otsas

Toru mõlemas otsas on 1,5-tolline NPT-keere, Ameerika torukeerme standard, mille kergelt kooniline profiil tagab tugeva kinnituse. Mõõt 3,81 cm vastab sellele nimimõõdule (1,5 tolli), mitte toru välisläbimõõdule, mis on ligikaudu 48 mm. Sama keeret kasutatakse kõigil sama standardiga Chiefi laeplaatidel ja tarvikutel: CMS009 paigaldatakse tasasele plaadile, nihutatud plaadile või ripplae paigalduskomplektile ning selle alla kinnitatakse projektori kinnitus. Keermestatud muhvi abil saab mitu toru otsapidi ühendada, et saada pikkus, mida kataloogis ei ole. Sellest tulenebki sarja komplektipõhise või mõõdu järgi kokkupaneku põhimõte.

Alumiinium, peidetud kaablid ja suur kandevõime

Alumiiniumtoru vähendab riputatud komplekti kaalu, pakkudes samal ajal 226,8 kg kandevõimet, mis ületab kaugelt koduse videoprojektori kaalu — see ületab harva mõnekümmet kilo. Praktikas määrab paigalduse piirkoormuse ahela nõrgim lüli: projektori kinnitus, plaat ja eelkõige laeankurdus, mis peab kandma koormuse üle kandekonstruktsioonile. Toru on õõnes ja sellel on kaablite väljaviiguava: toitekaabel ja HDMI-kaabel kulgevad toru sees allapoole ning väljuvad projektori lähedal, ilma et piki toru oleks nähtavat kaablikõri. Kaablid on soovitatav läbi tõmmata enne komplekti lõplikku kokkukeeramist. Must viimistlus sobib tumedate projektorite ja tumeda laega spetsiaalsete kinoruumidega, kus hele toru tõmbaks hajusvalguse vihus pilku.

Õige pikkuse valimine Speed-Connect-sarjast

CMS009 on Chiefi fikseeritud torude seas keskmise pikkusega mudel; saadaval on 7,6 cm, 15,2 cm, 22,9 cm, 30,5 cm ja 61 cm pikkused ning seejärel märksa pikemad variandid kõrgete lagede jaoks. Kui täpne kaugus ei ole enne paigaldamist teada, pakuvad sama sarja reguleeritavad torud kohapeal seadistatavaid vahemikke 15–23 cm, 30–46 cm, 46–61 cm ja kuni 1,83 m. Fikseeritud toru jääb kõige puhtamaks lahenduseks, kui mõõt on teada: üksainus detail, mis on teleskooptorust tagasihoidlikum ja millel pole kontrollimist vajavat kinnitusvõru.

Tehnilised andmed

Mõõtmed

  • Pikkus: 22,9 cm
  • Keermemõõt: 3,81 cm

Jõudlus

  • Maksimaalne kandevõime: 226,8 kg

Korduma kippuvad küsimused

Kas post tarnitakse koos laeplaadi ja projektori kinnitusega?

Ei. CMS009 müüakse eraldi. Selle juurde on vaja 1,5-tollise NPT-keermega laeplaati ja ühilduvat videoprojektori kinnitust, mis valitakse vastavalt lae tüübile ja projektori mudelile.

Kuidas arvutada vajalikku samba pikkust?

Lähtutakse kõrgusest, millel objektiiv peab asuma ja mis on projektori kasutusjuhendis määratud ekraani suuruse ja objektiivi optilise nihke ulatuse järgi. Lae ja selle kõrguse vaheline kaugus, millest on lahutatud kinnitusplaadi ja kinnituse paksus, annab vajaliku posti pikkuse. Kui tulemus jääb kahe fikseeritud pikkuse vahele, lahendab olukorra reguleeritav post või kahe posti ühendamine muhvi abil.

Kas posti saab sobivaks lõigata?

See ei ole hea mõte: keere on ainult mõlemas otsas ja lühemaks lõigatud post kaotab ühe oma ühendustest. Vahepealse mõõdu jaoks on ette nähtud reguleeritav tootesari.

Kas paigaldamine ripplae alla on võimalik?

Jah, tingimusel et kasutatakse ripplae jaoks sobivat komplekti. Speed-Connecti valikus on mitu sellist komplekti, mis kannavad koormuse laeplaatide kohal asuvale konstruktsioonile või asendavad ühe laeplaadi kinnituspaneeliga. Seejärel kruvitakse post komplekti alla samamoodi nagu tavalise kinnitusplaadi alla.

Kas sambaga saab kasutada teise kaubamärgi tarvikuid?

Kõik 1,5-tollise NPT-keermega tarvikud saab sellesse mehaaniliselt sisse keerata. See standard ei ole siiski Euroopas universaalne, sest mõned kinnitused kasutavad teistsuguse sammuga keermeid või klambriga torusid: enne eri päritolu osade ühendamist tuleb kontrollida keerme täpset tähistust.

Kas selle külge saab riputada teleri videoprojektori asemel?

Jah. Sama ühendusega lameekraani laekinnituse korral langetab post telerit või monitori samamoodi. Ekraani kaal peab seejuures jääma kinnituse ja ankurduskoha kandevõime piiridesse, mis on peaaegu alati väiksemad kui posti kandevõime.

Kas see on saadaval mõne muu viimistlusega?

Jah, heledate lagede jaoks on olemas sama pikkusega valge versioon (CMS009W), mis sulandub nendega paremini kui must toru.

Kasutajate arvustused

Laurent

Sobib täiuslikult minu JVC 7900 projektorile.

Kommentaar 8. juuli 2020 — Kogemus 17. juuni 2020

Automaatne tõlge — Kuva originaal (Prantsuse)
Parfaitement adapté à mon projecteur JVC 7900.
