Pro-Ject E1.2 must

Pro-Ject E1.2, E-seeria vinüülplaadimängija

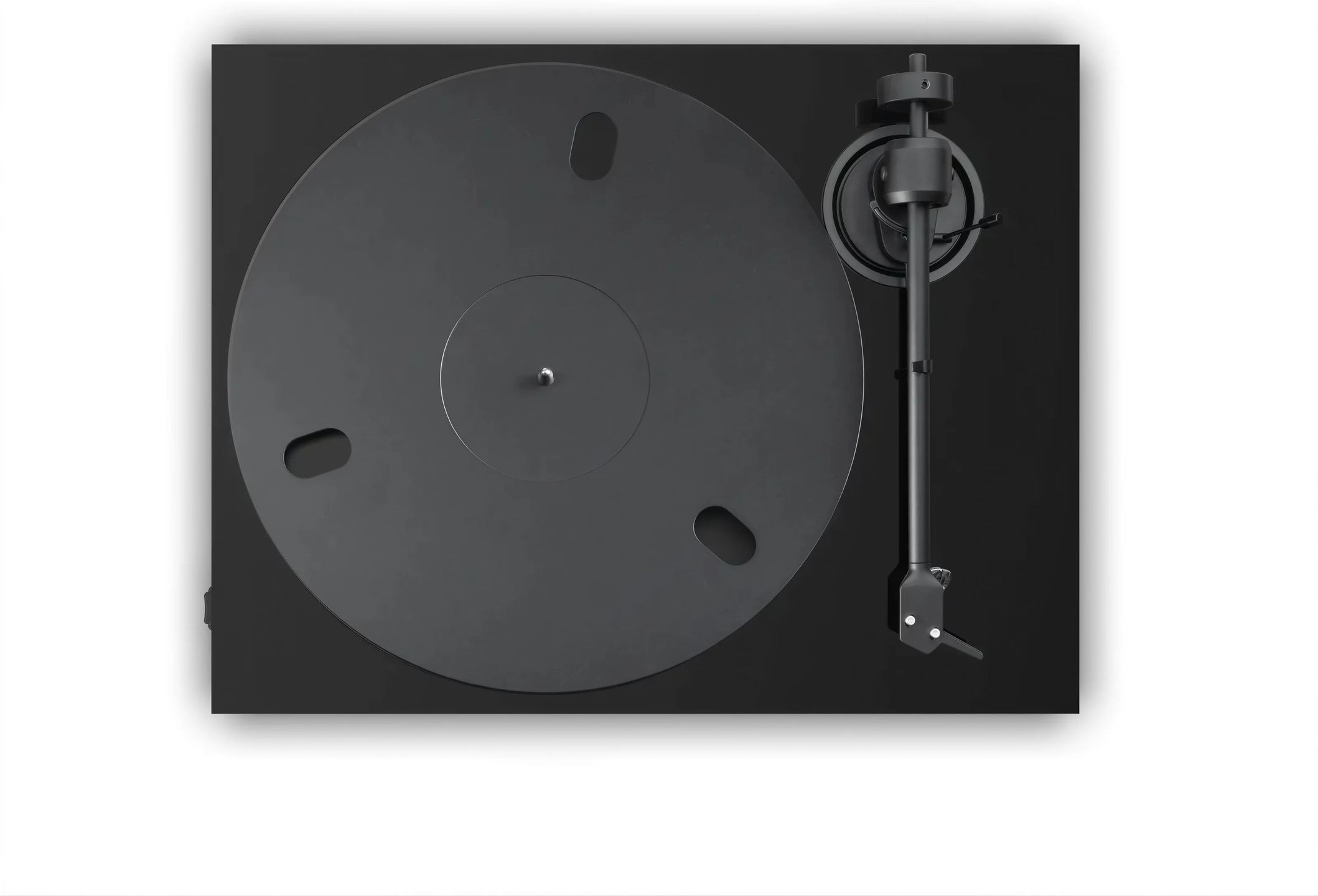

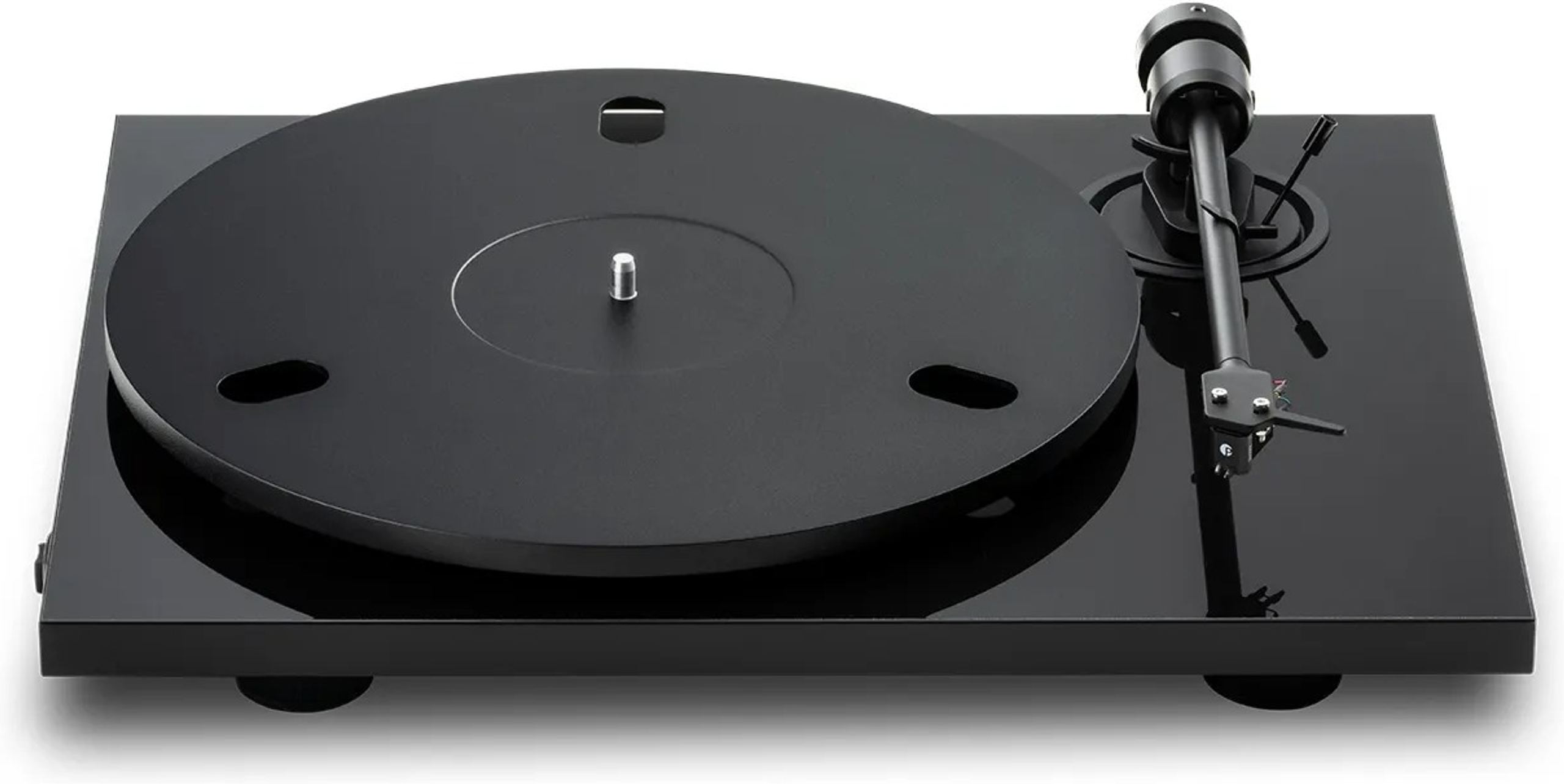

Teine peatükk Pro-Jecti täismõõdus vaagnaga algtaseme mudelile. E1.2 võtab üle E1 minimalistliku silueti ja arendab edasi mitut mehaanilist tasandit: vaagen on nüüd 730 g survevalualumiiniumist, tehase Pick it MM E helipesa on eelpaigaldatud, toonarm on ümber tehtud uue headshell’i ja TPE-summutusega vastukaaluga. Käsitsi valmistatud Tšehhi Vabariigis, tehasest reguleeritud ja tasakaalustatud kujul tarnituna vajab see tööle asumiseks vaid phono-eelvõimendit.

Arendused võrreldes esimese E1-ga

Algsel E1-l oli tugevdatud ABS-polümeerist vaagen soontega ning eelpaigaldatud helipesal oli sfääriline nõel. E1.2 valib teise suuna. Vaagna puhul asendab ABS-i survevalualumiinium, mass on viidud 730 grammini ning tasakaalustus tehakse tehases pärast töötlemist uuesti. Lugemise poolel põhineb uus Pick it MM E miniatuursel neodüümmagnetil ja koonusprofiiliga teemantnõelal. Selle tugevalt summutatud ABS-korpus piirab parasiitvibratsioone enne, kui need toonarmini jõuavad. Toonarm ise saab ümbertöötatud headshell’i, lõtkuta reguleeritud laagrid ja TPE-summutusega vastukaalu. Šassii üldilme ja kasutusfilosoofia jäävad seevastu truuks E-seeria vaimule.

CNC-töödeldud MDF-šassii

Alus on CNC-juhtimisega töödeldud tihedast MDF-paneelist. Töötlemine on kalibreeritud nii, et vältida sisemisi õõnsusi, mis võivad olla seinte vaheliste resonantside allikaks. Konstruktsiooni kannavad kolm summutavat jalga, mis lahutavad selle alusmööblist. Nende summutustegur piirab kõlaritest pärinevate vibratsioonide ülesjõudmist, mis vähendab akustilise tagasiside (Larseni efekti) riski, kui plaadimängija asub samas ruumis valjult mängivate kõlaritega. Juhtseadised, toitelüliti ja kiirusevalija, on peidetud šassii külgedele, et säilitada pealispinna puhas kujundus.

730-grammine alumiiniumvaagen

Survevalualumiinium, mis tasakaalustatakse pärast valmistamist individuaalselt, annab suurema pöörlemisinertsuse kui plastvaagen. Pind on summutatud, et vähendada plaadi ja toe vahelisi mikroreronantse, ning selle peale asetub vildist mat. Klaaskiuga tugevdatud ABS-ist alamvaagen on valmistatud rangete tolerantsidega, et rihm töötaks ühtlasel tasapinnal. Roostevabast terasest telg pöörleb ülitäpses pronkspuksis, mis piirab hõõrdumist ja pöörlemismüra. Rihmülekanne isoleerib mootori vaagnast mehaaniliselt ning vahetamine 33⅓ ja 45 pöörde vahel toimub elektrooniliselt, ilma rihma käsitsemata. Pro-Ject teatab wow & flutter väärtusteks ±0,23 % kiirusel 33 p/min ja ±0,21 % kiirusel 45 p/min ning kiirushälbeks vastavalt ±0,7 % ja ±0,6 %.

Toonarm ja Pick it MM E helipesa

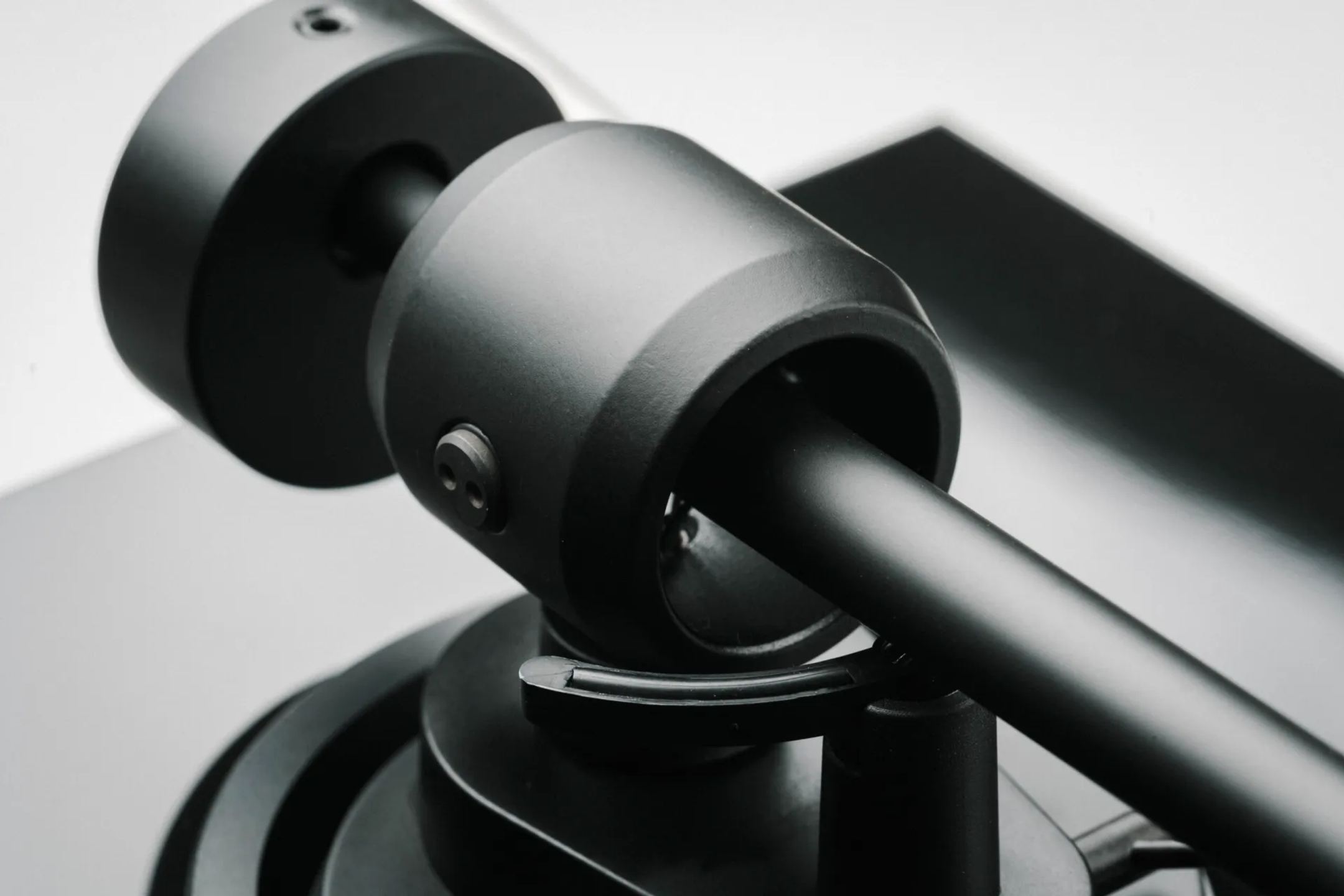

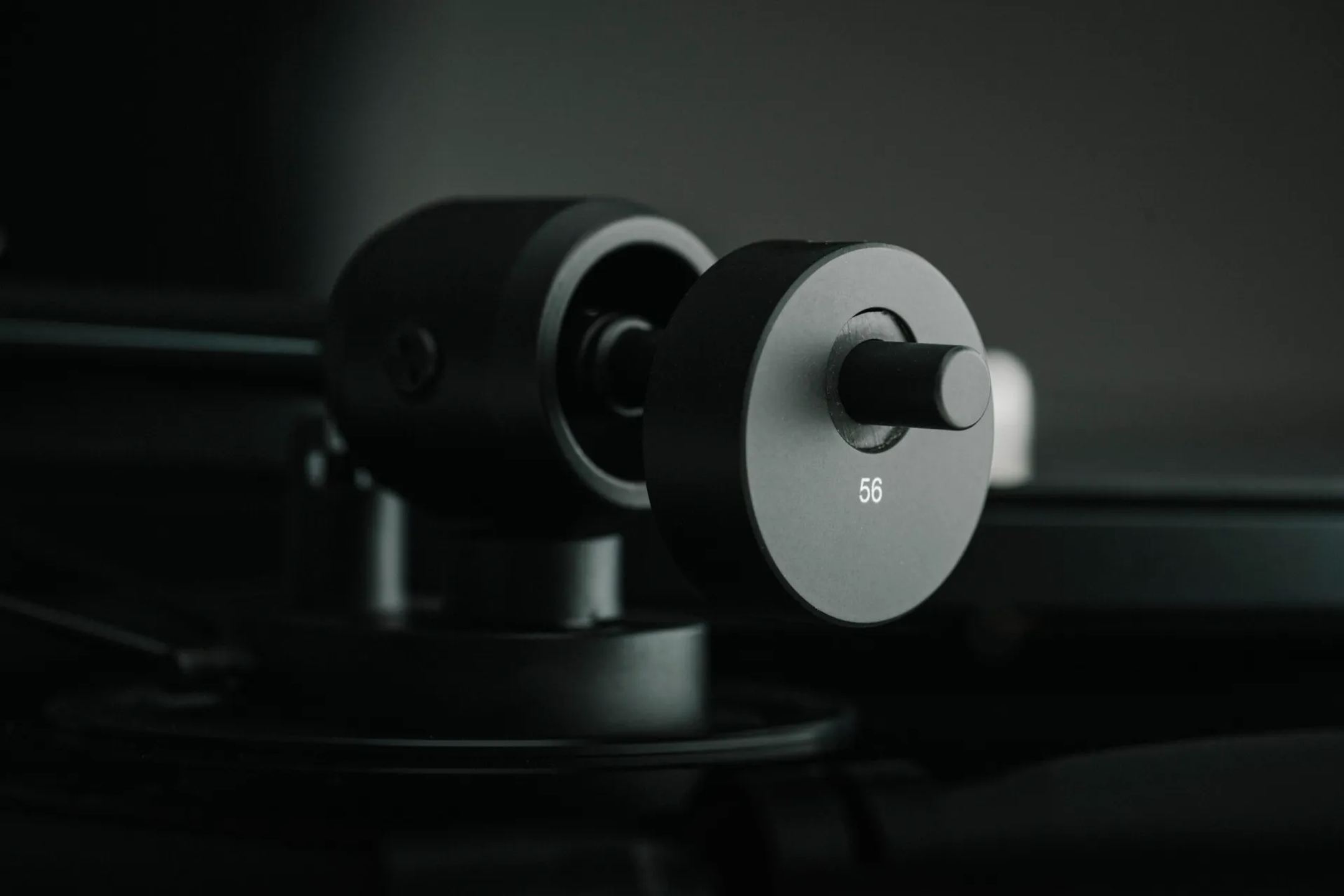

CNC-töödeldud alumiiniumist toonarmi efektiivne pikkus on 218,5 mm ja efektiivne mass 7 g, mis on sobiv kombinatsioon keskmise kuni kõrge compliance’iga liikuvmagnethelipesadele. Kardaankonstruktsioon põhineb lõtkuta reguleeritud täpsuslaagritel, mis tagab sujuva liikumise mõlemal teljel. Vastukaal saab TPE-summutuse, mis hajutab toonarmist ülekanduvaid vibratsioone. Geomeetria on tehases seadistatud ja antiskating eelmääratud; kasutuselevõtt nõuab vaid toonarmi tasakaalustamist ja survejõu seadmist helipesale ettenähtud väärtusele.

Selle seeria jaoks Pro-Jecti valmistatud Pick it MM E põhineb miniatuursel neodüümmagnetil ja koonusprofiiliga teemantnõelal. Koonusnõel erineb elliptilisest nõelast selle poolest, et loeb kõrgeid sagedusi vähem peenelt, kuid andestab rohkem soonte kulumist ja sobib hästi plaadimängija toonarmi ja tehaseseadistuse tasemega. 123 cm pikkune kinnine phono-kaabel väljub otse šassii tagaküljelt.

Kasutuselevõtt ja kaasasolevad tarvikud

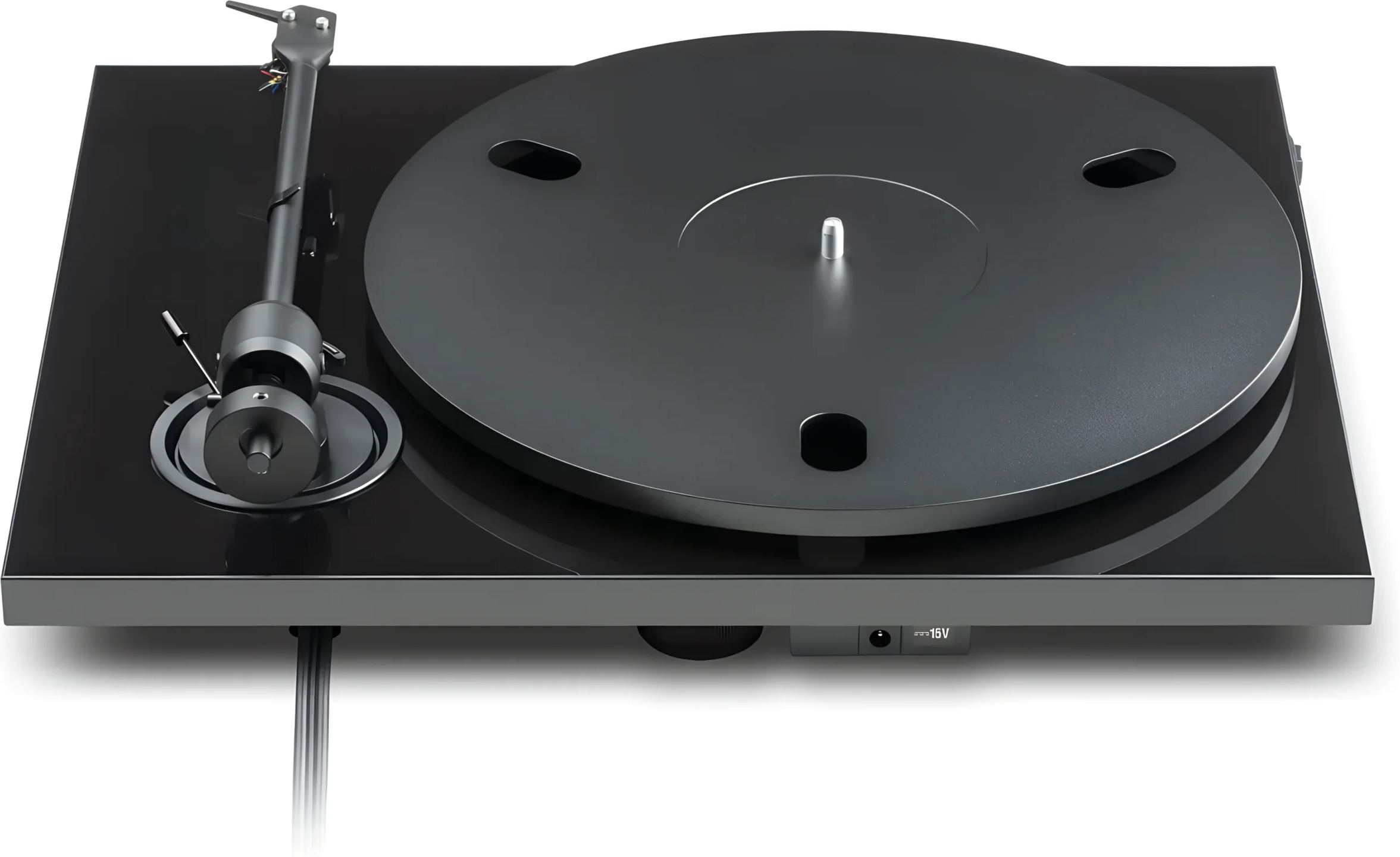

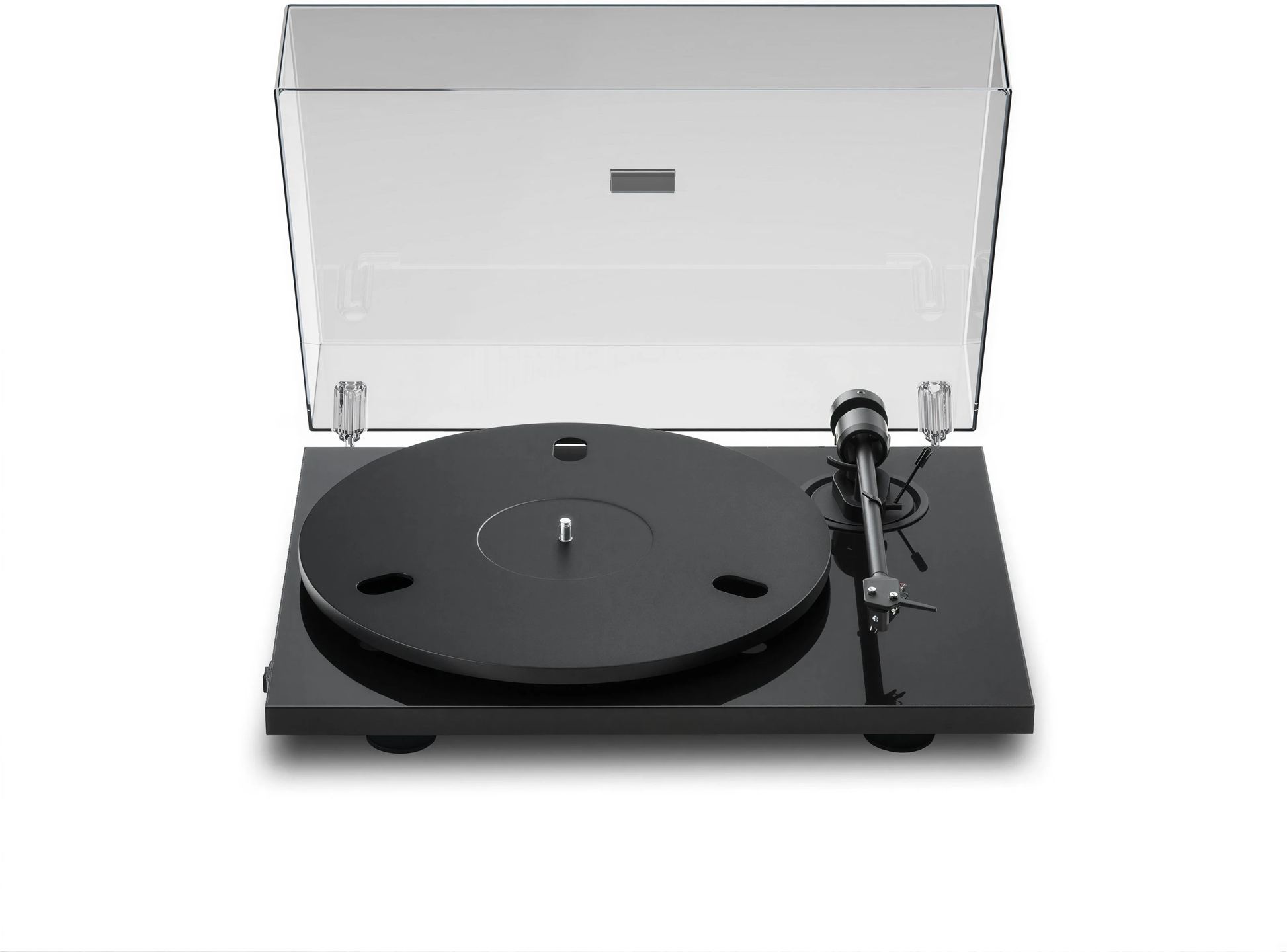

Karbi avamisel on toonarm ja helipesa juba omavahel ühendatud ning joondatud. Paigaldusjärjekord piirdub alamvaagna paigaldamisega, rihma ümber asetamisega, alumiiniumvaagna tagasipanekuga ning seejärel toonarmi tasakaalustamise ja survejõu seadistamisega vastukaalu abil. Standardvarustuses kaasas olev läbipaistev akrüülkate kinnitub reguleeritavatele hingedele ja kaitseb komplekti kuulamiskordade vahel. Komplekti kuuluvad ka 45 pöörde adapter ja väline 15 V alalisvoolutoiteplokk (0,8 A, tarbimine 4,5 W). Plaadimängijal puudub sisemine phono-eelvõimendi: seega on vaja võimendil MM phono-sisendit või eraldi phono-eelvõimendit.

Kolm viimistlusvarianti

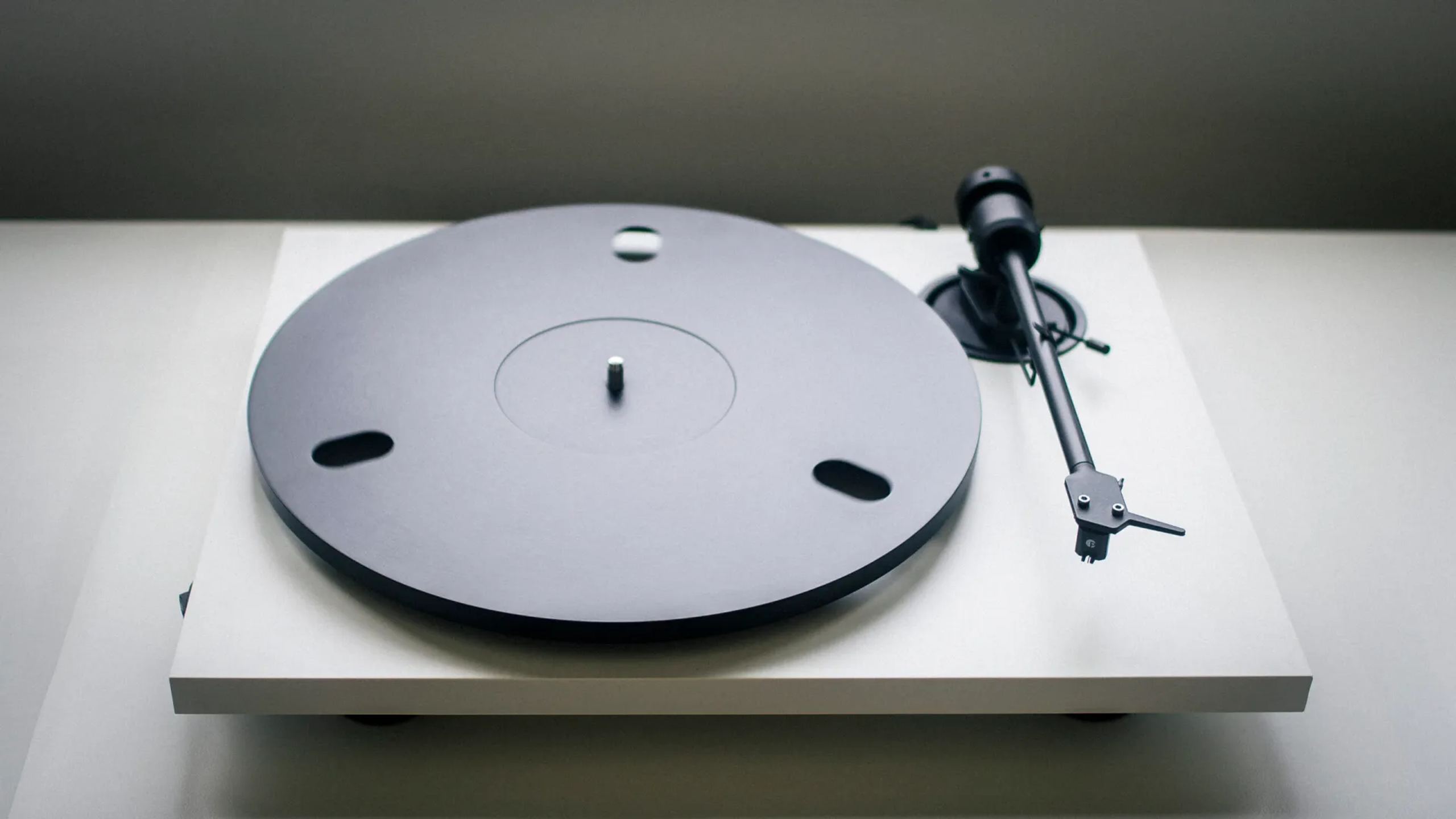

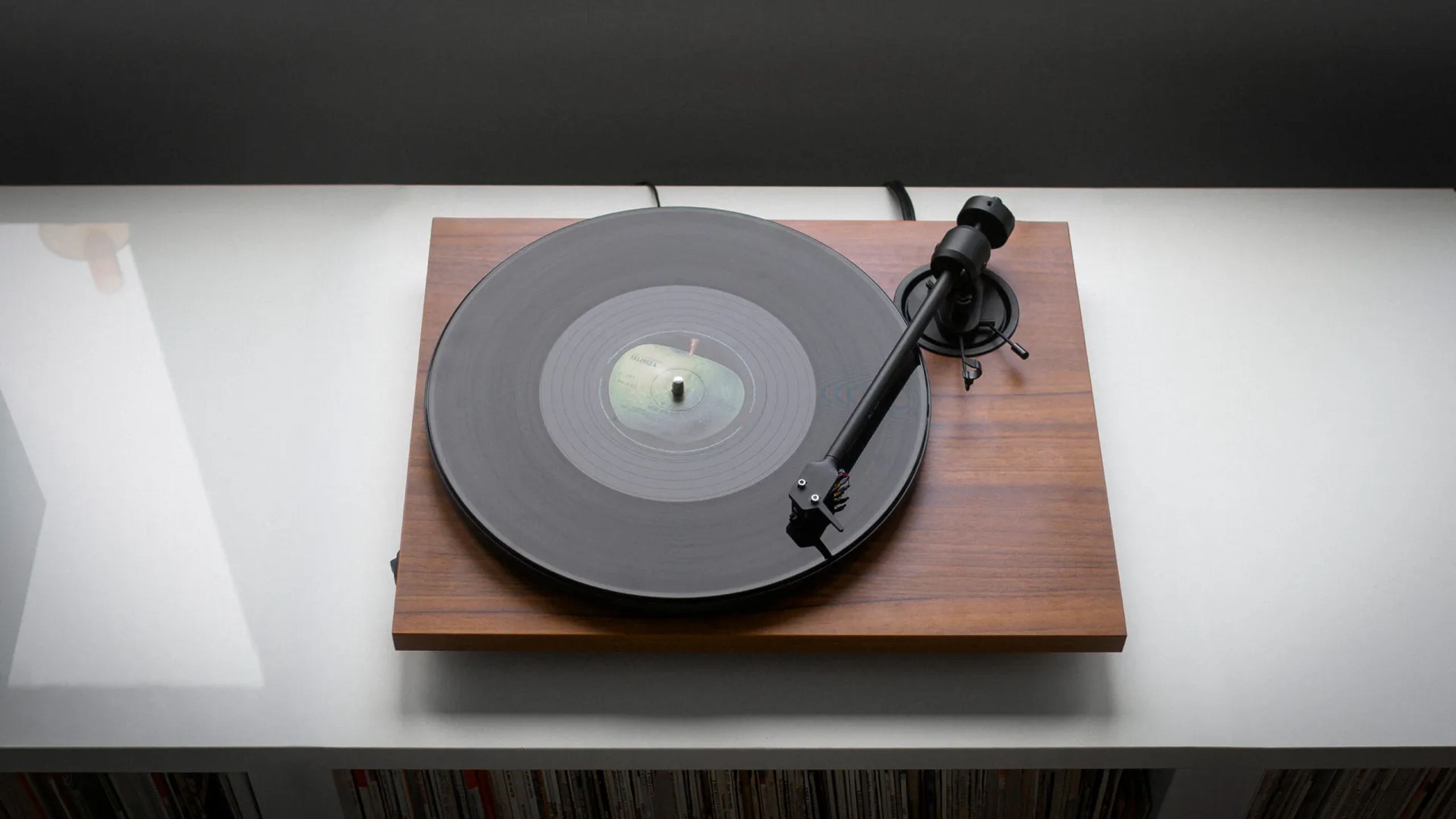

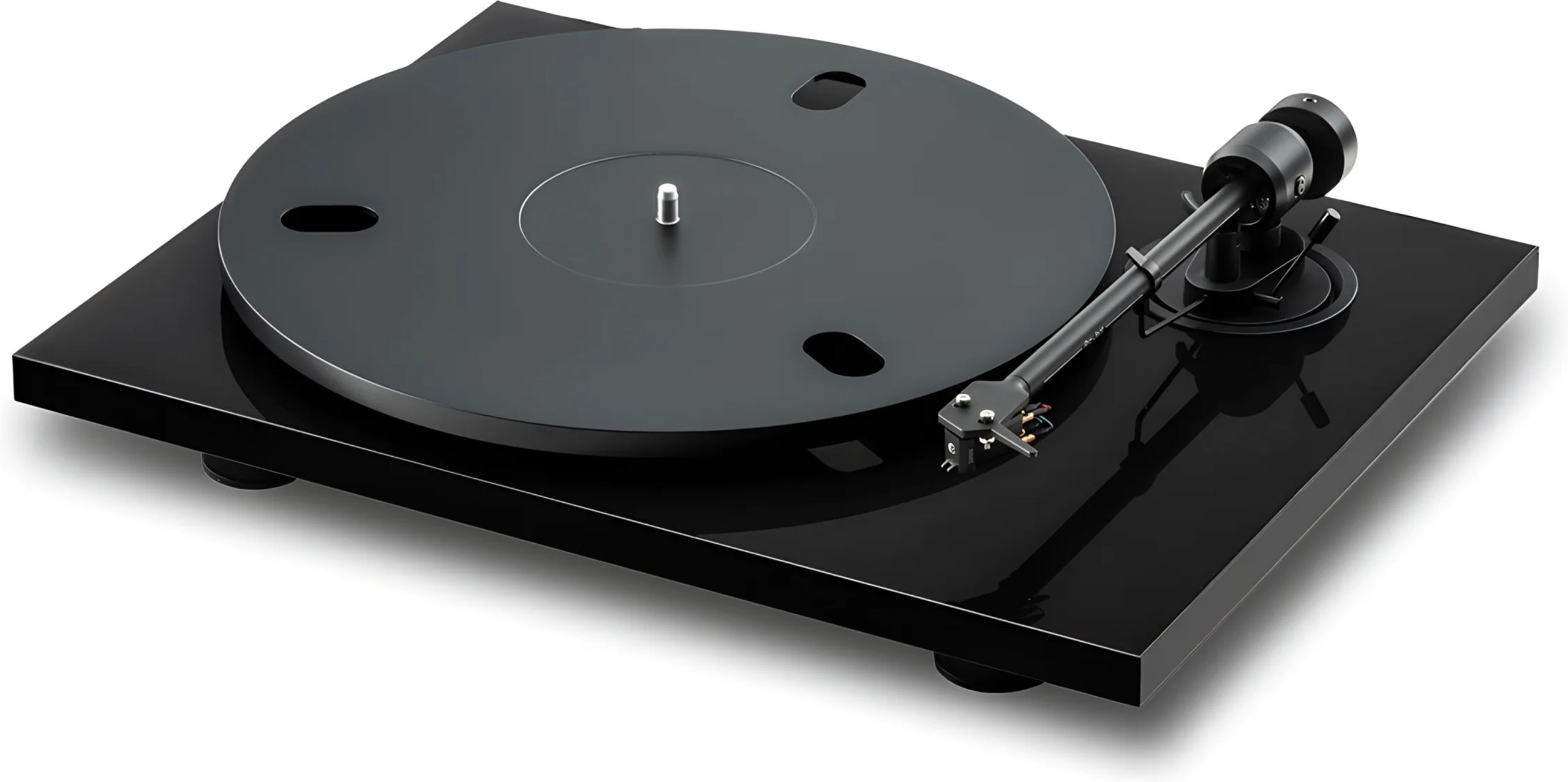

E1.2 on saadaval läikiva lakitud mustana, mati satiinvalgena ja pähklit imiteeriva spoonkattega. Laiusega 415 mm, sügavusega 320 mm, kõrgusega 112 mm ja kaaluga 3,6 kg jäävad mõõtmed audioviilsele plaadimängijale vaoshoituks ning enamik hi-fi mööblit mahutab selle probleemideta.

Tehnilised omadused

Üldine esitlus

• Kasutusvalmis audiofiilne vinüülplaadimängija
• Käsitööna valmistatud Euroopas (Tšehhi Vabariik)
• Käsitsi kokku pandud hoolika viimistlusega
• Saadaval mitmes värvitoonis
• Konstruktsioon on optimeeritud piirama soovimatuid vibratsioone ja resonantse

Šassii ja konstruktsioon

• Suure jäikusega MDF-šassii
• Eraldatud summutusjalad
  • Väliste vibratsioonide vähendamine
  • Akustilise tagasiside nähtuste piiramine

Taldrik

• Survevalu alumiiniumist põhitaldrik
• Mass: 730 g
• Tehases täppistasakaalustatud
• Summutatud pind resonantside vähendamiseks
• Stabiilne ja vaikne pöörlemine

Laager ja alamtaldrik

• Roostevabast terasest telg
• Kõrgtäpne pronkspuks
• Sujuv ja vaikne pöörlemine
• Klaaskiuga tugevdatud ABS-alamtaldrik
• Äärmiselt täpne tootmistolerants

Ajamsüsteem ja mootor

• Rihmülekanne
• Elektrooniline kiiruse juhtimine
• Elektrooniline kiiruse vahetamine
• Kiirused: 33⅓ ja 45 p / min

Helikäpp

• CNC-töödeldud alumiiniumist helikäpp
• Efektiivne pikkus: 218,5 mm
• Efektiivne mass: 7 g
• Suure massiga kardaanikonstruktsioon
• Null-lõtkuga täppislaagrid
• Optimeeritud vastukaal vao jälgimise parandamiseks
• Seadistused tehtud tehases

Phono-kassett

• Eelmonteeritud liikuvmagnetkassett (MM) Pro-Ject Pick it MM E
• Kooniline teemantnõel
• Miniatuurne neodüümmagnetiga generaator
• Suurepärane vao jälgimise võimekus
• Soe ja tasakaalustatud helitaasesitus
• Madal taustamüra
• Tugevalt summutatud ABS-korpus, mis piirab vibratsioone

Jõudlus

• Wow ja flutter
  • ±0,23 % kiirusel 33 p / min
  • ±0,21 % kiirusel 45 p / min
• Kiiruse hälve
  • ±0,7 % kiirusel 33 p / min
  • ±0,6 % kiirusel 45 p / min
• Signaali-müra suhe: 65 dB

Toiteallikas

• Väline toiteallikas 15 V DC / 0,8 A
• Elektritarve: 4,5 W

Kaasasolevad tarvikud

• Läbipaistev tolmukate
• Adapter 45 pööret plaatide jaoks
• Väline toiteplokk

Mõõtmed ja kaal

• Mõõtmed (L x K x S): 415 x 112 x 320 mm
• Kaal: 3,6 kg
