Pro-Ject Amp Box RS2 must

Pro-Ject Amp Box RS2 : hübriidne lamp-/transistorvõimendi

Amp Box RS2-ga loobub Pro-Ject Amp Box RS-i impulsslaiusmodulatsiooniga (PWM) võimendusest, et võtta kasutusele täielikult diskreetne AB-klassi konstruktsioon. Muutus on radikaalne: seal, kus eelmine mudel panustas digitaalsete moodulite kõrgele kasutegurile, eelistab RS2 diskreetsetel transistoridel põhinevat analoogset väljundastet, mis on ühendatud lampidega sisendastmega. Seade pannakse käsitsi kokku Euroopas ja mahub 206 mm poollaiusesse formaati.

Kolmeastmeline hübriidskeem

RS2 topoloogia põhineb kolmest eraldi astmest koosneval võimendusahelal. Sisendis kasutab diferentsiaalaste topelttrioodi 6922 (viidatud ka kui 6DJ8), lampi, mis on hi-fi maailmas tuntud oma lineaarsuse ja madala väljundtakistuse poolest. See lambivalik, mis on ühine kogu Pro-Jecti RS-seeriale, tagab signaali kujundamise enne selle võimendamist.

Seejärel läbib signaal võnkeastme (või juhtastme), mis on ehitatud bipolaartransistoride 2SA1552T ja 2SC4027T ümber täiendavas PNP/NPN-konfiguratsioonis. Need viited, mis on loodud audioseadmete rakenduste jaoks, haldavad lõppastmele vajalikku juhtpinget.

Lõppaste kasutab omakorda paari transistore STD03N ja STD03P, mis töötavad AB-klassis. DC-servomehhanism hoiab väljundis alalispinge nullis, mis välistab vajaduse sidestuskondensaatorite järele signaaliteel kõlarite suunas.

See täielikult diskreetne konstruktsioon, ilma operatsioonivõimendita audioteel, laseb igal komponendil mängida võimendusahelas oma täpset rolli.

Võimsus ja sillatud režiim

Stereos annab Amp Box RS2 välja 2 × 80 W 8 Ω juures ja 2 × 130 W 4 Ω juures (1 % THD korral), tippvõimsusega vastavalt 100 W ja 160 W. Need näitajad on madalamad kui vanal Amp Box RS-il (110 W / 180 W D-klassis), kuid wattide otsesel võrdlemisel D-klassi ja AB-klassi vahel on omad piirid: käitumine dünaamilises režiimis ja hetkeline vooluvõime erinevad tehnoloogiate lõikes märgatavalt.

Esipaneelil olev lüliti viib võimendi sillatud režiimi (bridged). Selles konfiguratsioonis töötab seade monona ja võimsus tõuseb 280 W-ni 8 Ω juures (350 W tippvõimsusena). Kaks Amp Box RS2 seadet, üks kanali kohta, võimaldavad saada suure võimsusega monovõimenduse, mis on eelis madala tundlikkusega või keerulise koormusega kõlarite puhul.

Ühendused ja juhtimine

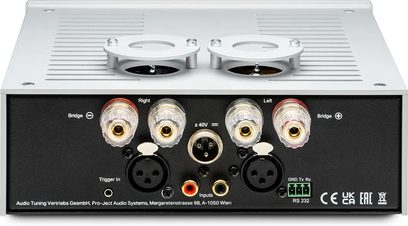

Tagapaneel pakub paari asümmeetrilisi RCA-sisendeid ja paari sümmeetrilisi XLR-sisendeid, sisendtakistustega 47 kΩ ja 20 kΩ. Sisendi valik toimub esipaneelil nupuga või kaugjuhtimise teel RS232 pordi kaudu, millele pääseb ligi 3-kontaktilise pistikuga klemmliidese kaudu. See jadaliidese juhtimisliides võimaldab integreerimist koduautomaatikasüsteemi või protsessoriga juhitavasse rack’i.

Kullatud ja isoleeritud kõlariklemmid sobivad 4 mm banaanpistikutele, harkklemmidele ja paljale juhtmele. Pro-Ject soovitab oma Connect it LS kaableid, kuid sobib iga õigesti dimensioneeritud kõlarikaabel.

Sisseehitatud kaitsed

Amp Box RS2 sisaldab kolme järelevalvetaset, millest igaühega on seotud esipaneelil olev märguande-LED. Klippimisindikaator süttib, kui hetkeline väljundpinge läheneb toiteallika seatud piirile: see on kasulik signaal taseme reguleerimiseks ahela varasemas osas, ilma et peaks ootama kuuldavat küllastumist. Alalispinge detektor jälgib väljundit pidevalt ja lahutab kõlarid automaatselt, kui ilmub DC-komponent, kaitstes valjuhääldeid võimaliku kahjustuse eest. Termokaitse lülitab võimendi ülekuumenemise korral välja, mis on hinnatav turvafunktsioon, kui seade on paigaldatud suletud või halvasti ventileeritud mööblisse.

Väljalülitamine toimub sisemiste vooluallikate deaktiveerimise teel, mis lülitab transistorid ja lambi välja ilma välist toiteallikat lahti ühendamata. Ooterežiimi energiatarve jääb alla 0,5 W.

Šassii kui funktsionaalne element

Täismetallist korpus ei täida ainult esteetilist rolli. Alumiinium tagab AB-klassi lõppastme soojuse hajutamise, mis tekitab rohkem soojust kui D-klassi võimendi. Šassii toimib ka elektromagnetiliste häirete ja mehaaniliste vibratsioonide varjestusena. Kogu seade kaalub 2 660 g (ilma toiteallikata) ja selle mõõtmed on 206 × 85 × 200 mm (227 mm koos ühendustega), mis on kompaktne formaat, mida on lihtne laduda koos teiste Box Design sarja elementidega. Saadaval on kaks viimistlust: hõbedane ja must.

Väline toiteallikas ja valikuline Power Box RS2 Amp

Amp Box RS2 tarnitakse välise impulsstoiteallikaga, mis annab alalisvooluna ± 40 V / 5 A ning ühildub 100 kuni 240 V võrgupingega. See standardplokk pakub korralikku jõudlust, kuid Pro-Ject pakub valikuna spetsiaalset lineaarset toiteallikat Power Box RS2 Amp.

Power Box RS2 Amp sisaldab suurt toroidaaltrafot, millel on primaar- ja sekundaarmähise vahel vaskvarjestus. See varjestus toimib nagu isolatsioonitrafo: see blokeerib elektrivõrgu häired enne, kui need jõuavad võimendini. Filtreerimismaht ulatub 40 000 µF-ni ning pehmekäivitus (soft start) väldib sisselülitamisel tekkivaid voolutõmbeid.

Valikulüliti võimaldab valida kahe väljundpinge vahel: ± 35 V või ± 45 V. 35 V seadistus on soovitatav kasutamiseks 4 Ω kõlaritega või piiratud ruumis, sest see vähendab energiatarvet ja kuumenemist. 45 V seadistus vabastab kuni 25 % rohkem võimsust, kuid nõuab piisavat ventilatsiooni. Toiteallikas kaalub üksinda 4,7 kg, mis viitab sees oleva trafo suurusele.

Tehnilised omadused

Ülevaade

• Täielikult diskreetne, AB-klassi konstruktsioon
• Referentskvaliteediga lamp-puhveraste
• Hübriidkonfiguratsioon sisendiga, mille diferentsiaalaste kasutab topelttrioodi 6922 (6DJ8)
• Võimendusaste transistoridega 2SA1552T ja 2SC4027T
• Väljundaste transistoridega STD03N ja STD03P, töötavad AB-klassis
• Null-alalispinge väljundis, mida hoiab DC-servomehhanism
• Töötab stereos või sillatud režiimis (mono)

Võimsus

• Väljundvõimsus: 2 × 130 W / 80 W 4 Ω / 8 Ω juures (THD 1%)
  • Sillatud režiimis: 280 W 8 Ω juures (THD 1%)
• Tippvõimsus: 2 × 160 W / 100 W 4 Ω / 8 Ω juures
  • Sillatud režiimis: 350 W 8 Ω juures (THD 1%)
• Äärmuslik dünaamiline võimsus
• Kuni 25% lisavõimsust koos Power Box RS2 Amp-iga

Helijõudlus

• Taustamüra: −73 dBV (−76 dBV A-kaalutud)
• Sageduskarakteristik 20 Hz - 20 kHz: < −0,2 dB
• Kanalite eraldatus: −58 dB 10 kHz juures 4 Ω korral
• Signaali / müra suhe: 97 dBV (100 dBV A-kaalutud)
• Harmooniline kogumoonutus: < 0,08% 20 W juures 4 Ω korral
• Võimendus: 27 dB

Sisendid ja väljundid

• Liinitaseme sisendid: 1 paar asümmeetrilisi RCA-sisendeid, 1 paar sümmeetrilisi XLR-sisendeid
• RCA / XLR sisendtakistus: 47 kΩ / 20 kΩ
• Kõlariterminalid: tippklassi, kullatud, isoleeritud, ühilduvad Ø 4 mm banaanpistikute, harkklemmide või palja juhtmega
• Sisendi valik esipaneelilt või RS232 kaudu
• Ühildub Connect it LS kaabliseeriaga

Juhtimine ja kontroll

• RS232 juhtimine
• 3-kontaktiline pistikühendusega klemmiplokk RS232 jaoks

Toiteallikas

• Väline toiteallikas: ± 40 V / 5 A DC; 100 - 240 V, 50 / 60 Hz
• Energiatarve ooterežiimis: < 0,5 W
• Väljalülitamine vooluallikate deaktiveerimise teel, katkestades transistoride ja lampide töö, et minimeerida energiatarvet
• Lineaarne toiteallikas Power Box RS2 Amp saadaval eraldi täiendusvalikuna
  • Suurendab väljundvõimsust kuni 25%
  • Suur toroidaaltrafoga koos varjestusega primaar- ja sekundaarmähiste vahel
  • Isolatsioonitrafo funktsioon, mis blokeerib võrguhäired
  • Märkimisväärne võimsusvaru võrreldes standardse adapteriga

Kaitsed ja indikaatorid

• LED-klippimisindikaator, mis annab märku väljundis toitepinge läve lähenemisest
• Alalispinge detektor ja LED-indikaator koos kõlarite automaatse lahtiühendamisega alalispinge korral väljundis
• Termokaitse LED automaatse väljalülitusega ülekuumenemise korral

Konstruktsioon ja viimistlus

• Täismetallist šassii, kaitse vibratsiooni ja häirete vastu, optimeeritud soojuseralduse jaoks
• Saadaolevad värvitoonid: hõbedane, must

Mõõtmed ja kaal

• Mõõtmed (L × K × S): 206 × 85 × 200 mm (227 mm koos pistikutega)
• Kaal: 2660 g ilma toiteallikata
