Pro-Ject Amp Box RS2 must
Pro-Ject Amp Box RS2: hübriidne lamp-/transistorvõimendi
Amp Box RS2-ga loobub Pro-Ject Amp Box RS-i impulsi laiuse modulatsiooniga (PWM) võimendusest ning võtab kasutusele täielikult diskreetse AB-klassi lahenduse. Muutus on radikaalne: seal, kus eelmine mudel panustas digitaalsete moodulite kõrgele kasutegurile, eelistab RS2 diskreetsetel transistoridel põhinevat analoogset väljundastet, mis on ühendatud lamp-sisendastmega. Seade on käsitsi kokku pandud Euroopas ja mahub 206 mm poollaiusesse formaati.
Kolmeastmeline hübriidahel
RS2 topoloogia põhineb kolme eraldi võimendusastmega ahelal. Sisendis kasutab diferentsiaalaste topelttrioodi 6922 (tuntud ka kui 6DJ8), lampi, mis on hi-fi maailmas tuntud oma lineaarsuse ja madala väljundtakistuse poolest. See lamp, mida kasutatakse kogu Pro-Jecti RS-seerias, tagab signaali kujundamise enne selle võimendamist.
Seejärel läbib signaal võnkeastme (või juhtastme), mis on ehitatud bipolaartransistoride 2SA1552T ja 2SC4027T ümber, täiendavas PNP/NPN konfiguratsioonis. Need viited, mis on mõeldud audiolahenduste jaoks, haldavad lõppastmele vajalikku juhtpinget.
Väljundaste kasutab omakorda paari transistore STD03N ja STD03P, mis töötavad AB-klassis. DC-servomehhanism hoiab väljundis alalispinge nullilähedasena, mis välistab vajaduse kasutada signaaliteel kõlarite suunas sidestuskondensaatoreid.
See täielikult diskreetne lahendus, ilma operatsioonivõimendita audiotees, laseb igal komponendil täita võimendusahelas oma täpset rolli.
Võimsus ja sillatud režiim
Stereorežiimis annab Amp Box RS2 välja 2 × 80 W 8 Ω juures ja 2 × 130 W 4 Ω juures (1% THD juures), tippudega vastavalt 100 W ja 160 W. Need näitajad on madalamad kui vanal Amp Box RS-il (110 W / 180 W D-klassis), kuid klass D ja klass AB vattide otsesel võrdlemisel on omad piirangud: dünaamiline käitumine ja hetkeline vooluandmise võime erinevad tehnoloogiate lõikes märgatavalt.
Esipaneelil olev lüliti seab võimendi sillatud režiimi (bridged). Selles konfiguratsioonis töötab seade monona ja võimsus tõuseb 280 W-ni 8 Ω juures (350 W tippvõimsusena). Kaks Amp Box RS2-te, üks kummagi kanali jaoks, võimaldavad saada suure võimsusega monovõimenduse, mis on eelis väikese tundlikkusega või keerulise koormusega kõlarite puhul.
Ühendused ja juhtimine

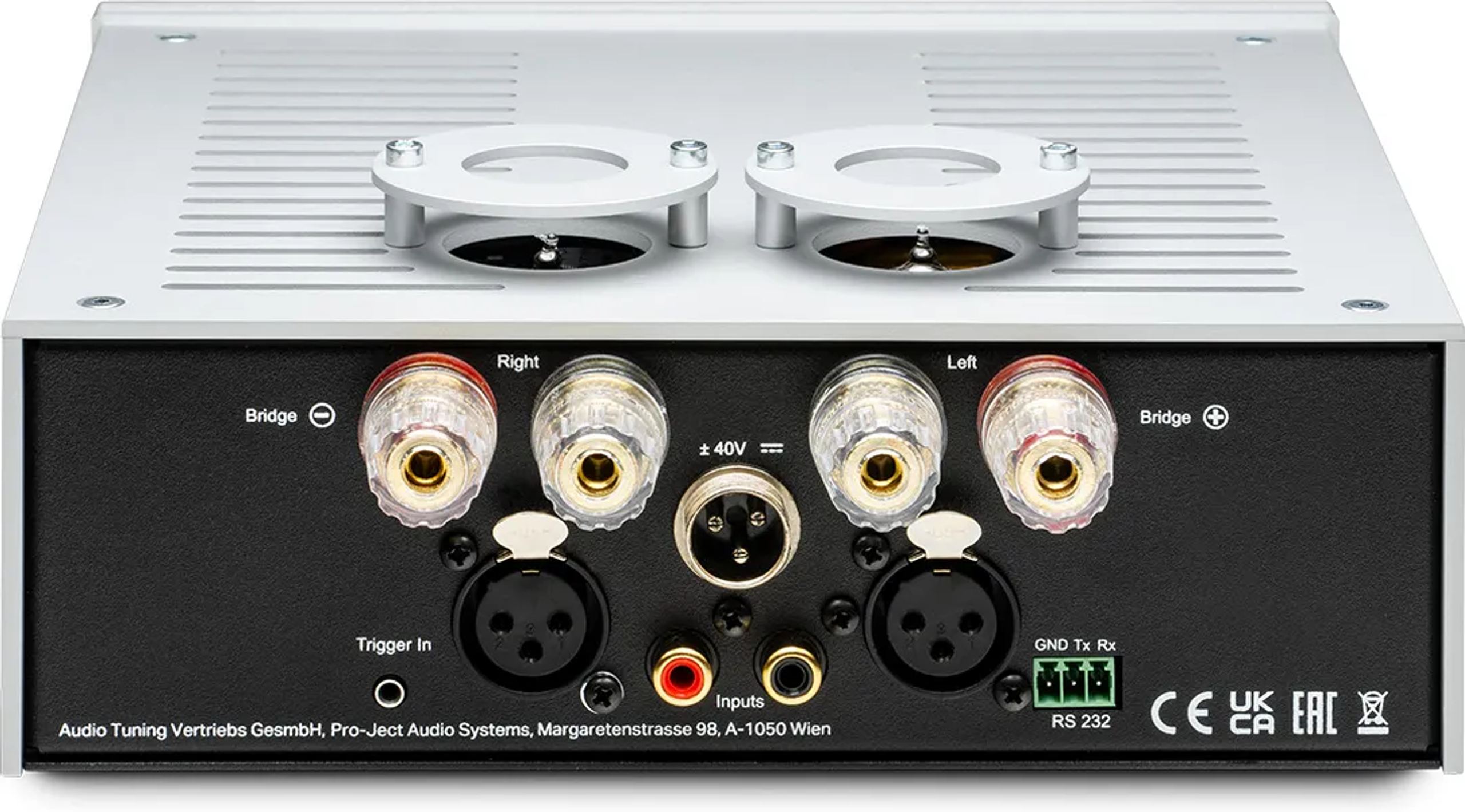

Tagapaneelil on paar asümmeetrilisi RCA-sisendeid ja paar sümmeetrilisi XLR-sisendeid, sisendtakistustega 47 kΩ ja 20 kΩ. Sisendi valik toimub esipaneelil surunupu abil või kaugjuhtimise teel RS232 pordi kaudu, mis on ligipääsetav 3-kontaktilise pistikklemmliidese kaudu. See jadaliides võimaldab integreerimist koduautomaatika süsteemi või protsessoriga juhitavasse rack’i.
Kullatud ja isoleeritud kõlariklemmid võtavad vastu 4 mm banaanpistikuid, kahvleid ja paljast juhet. Pro-Ject soovitab oma Connect it LS kaableid, kuid sobib iga õigesti dimensioneeritud kõlarikaabel.
Integreeritud kaitsed

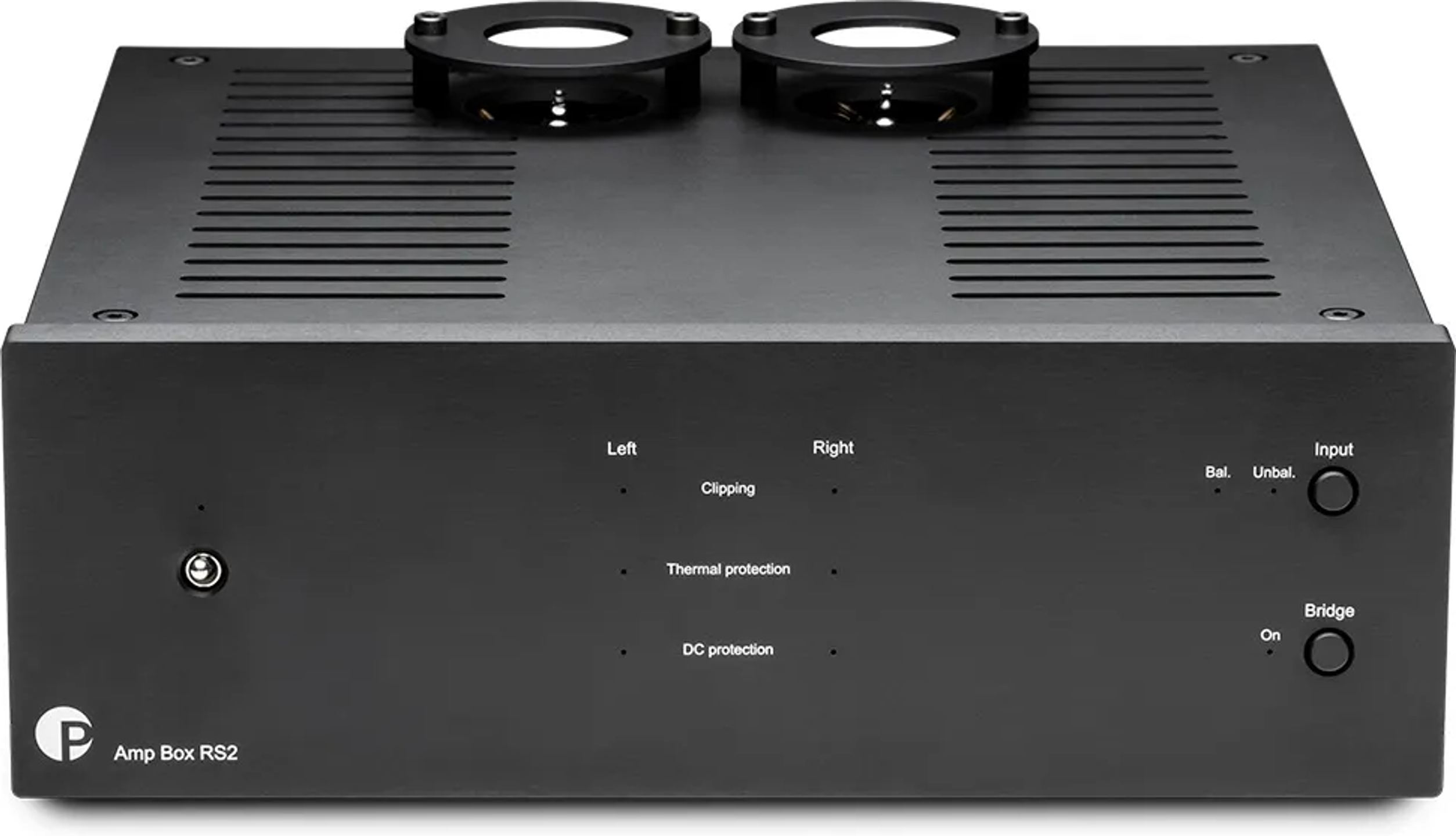

Amp Box RS2 sisaldab kolme järelevalvetaset, millest igaühega on seotud esipaneelil olev märguande-LED. Piiramisindikaator süttib siis, kui hetkeline väljundpinge läheneb toiteploki seatud piirile: see on kasulik signaal sisendtaseme reguleerimiseks juba enne kuuldava küllastuse tekkimist. Alalispingeandur jälgib väljundit pidevalt ja lahutab kõlarid automaatselt, kui ilmub DC-komponent, kaitstes valjuhääldeid võimalike kahjustuste eest. Termokaitse lülitab võimendi ülekuumenemise korral välja; see on hinnatav turvafunktsioon, kui seade on paigaldatud suletud või halvasti ventileeritud kappi.
Väljalülitamine toimub sisemiste vooluallikate deaktiveerimise teel, mis lülitab välja transistorid ja lambi, ilma välist toiteplokki lahti ühendamata. Ooterežiimi energiatarve jääb alla 0,5 W.
Šassii kui funktsionaalne element
Täismetallist korpus ei täida ainult esteetilist rolli. Alumiinium tagab AB-klassi väljundastme soojuse hajutamise, kuna see tekitab rohkem soojust kui D-klassi võimendi. Šassii toimib samuti kaitsekilbina elektromagnetiliste häirete ja mehaaniliste vibratsioonide vastu. Kogu komplekt kaalub 2 660 g (ilma toiteplokita) ning selle mõõdud on 206 × 85 × 200 mm (227 mm koos pistikutega) — kompaktne formaat, mida on lihtne virnastada teiste Box Design seeria elementidega. Saadaval on kaks viimistlust: hõbedane ja must.
Väline toiteplokk ja valikuline Power Box RS2 Amp
Amp Box RS2 tarnitakse välise lülitustoiteplokiga, mis annab pidevvoolus ± 40 V / 5 A ning ühildub võrgupingega 100 kuni 240 V. See standardplokk pakub korrektset jõudlust, kuid Pro-Ject pakub lisavarustusena spetsiaalset lineaarset toiteplokki Power Box RS2 Amp.
Power Box RS2 Amp sisaldab suurt toroidtrafot koos vaskvarjestusega primaar- ja sekundaarmähiste vahel. See varjestus toimib eraldustrafona: see blokeerib elektrivõrgu häired enne, kui need võimendini jõuavad. Filtreerimismaht ulatub 40 000 µF-ni ning pehme käivituse süsteem (soft start) väldib sisselülitamisel voolulööke.
Valiklüliti võimaldab valida kahe väljundpinge vahel: ± 35 V või ± 45 V. 35 V seadistus on soovitatav 4 Ω kõlaritega kasutamisel või piiratud ruumis, kuna see vähendab energiatarvet ja soojenemist. 45 V seadistus vabastab kuni 25% lisavõimsust, kuid nõuab piisavat ventilatsiooni. Ainuüksi toiteplokk kaalub 4,7 kg, mis näitab selles kasutatava trafo suurust.
KKK
Kas Amp Box RS2 on integraalvõimendi või lõppvõimendi? See on ainult lõppvõimendi. Sellel puuduvad nii helitugevuse reguleerimine kui ka mitme allika valik eelvõimendi tähenduses. Seda tuleb kasutada koos eelvõimendi või muutuva tasemega väljundiga allikaga, näiteks Pro-Jecti Pre Box RS2 Digitaliga.
Kas kahte Amp Box RS2 saab kasutada monokonfiguratsioonis? Jah. Igal seadmel on esipaneelil sillatud režiimi lüliti. Selle režiimi aktiveerimisel kahel seadmel saadakse üks monovõimendi kanali kohta, kumbki võimsusega 280 W 8 Ω juures (350 W tippvõimsusena). See konfiguratsioon nõuab eelvõimendit, millel on kaks väljundipaari, või signaalijagurit.
Kas Power Box RS2 Amp ühildub teiste Pro-Jecti seadmetega? Ei. Power Box RS2 Amp on mõeldud ainult Amp Box RS2 jaoks ning kaasas on spetsiaalne ühenduskaabel. RS/RS2 allikate ja eelvõimendite (Pre Box, DAC Box, CD Box) toiteks pakub Pro-Ject eraldi toodet Power Box RS2 Sources, mis suudab toita kuni nelja seadet 20 V juures.
Power Box RS2 Amp väljundpinge on ümberlülitatav: millal valida 35 V, mitte 45 V? Pro-Ject soovitab 35 V seadistust 4 Ω kõlarite, suletud kappide või vähese ventilatsiooniga keskkondade puhul. See seadistus vähendab soojuseraldust. 45 V seadistus annab kuni 25% rohkem võimsust, kuid tuleb veenduda, et võimendil on piisava õhuringlusega avatud ruum. Sisseehitatud termokaitse lülitab seadme ülekuumenemise korral välja, olenemata valitud seadistusest.
Kas Amp Box RS2 suudab juhtida madala impedantsiga (2 Ω) kõlareid? Pro-Jecti spetsifikatsioonid näitavad mõõtmisi 4 Ω ja 8 Ω juures, ilma 2 Ω ühilduvust mainimata. Vana Amp Box RS (D-klass) talus 2 Ω koormusi, kuid seda võimekust RS2 tehnilistes andmetes enam ei mainita. Kõlarite puhul, mille impedants langeb regulaarselt alla 3 Ω, on mõistlik tootjalt ühilduvus üle kontrollida.
Kas RS232 port võimaldab helitugevust juhtida? Ei. Amp Box RS2-l puudub helitugevuse reguleerimine. RS232 võimaldab sisendi valikut (RCA või XLR) ja potentsiaalselt sisse-/väljalülitamist, et võimaldada integreerimist tsentraliseeritud juhtimissüsteemi.
Dokumentatsioon
Inglise
Tehnilised omadused
Ülevaade
- Täielikult diskreetne, AB-klassi konstruktsioon
- Referentskvaliteediga lamp-puhveraste
- Hübriidkonfiguratsioon sisendiga, mille diferentsiaalaste kasutab topelttrioodi 6922 (6DJ8)
- Võimendusaste transistoridega 2SA1552T ja 2SC4027T
- Väljundaste transistoridega STD03N ja STD03P, töötavad AB-klassis
- Null-alalispinge väljundis, mida hoiab DC-servomehhanism
- Töötab stereos või sillatud režiimis (mono)
Võimsus
- Väljundvõimsus: 2 × 130 W / 80 W 4 Ω / 8 Ω juures (THD 1%)
- Sillatud režiimis: 280 W 8 Ω juures (THD 1%)
- Tippvõimsus: 2 × 160 W / 100 W 4 Ω / 8 Ω juures
- Sillatud režiimis: 350 W 8 Ω juures (THD 1%)
- Äärmuslik dünaamiline võimsus
- Kuni 25% lisavõimsust koos Power Box RS2 Amp-iga
Helijõudlus
- Taustamüra: −73 dBV (−76 dBV A-kaalutud)
- Sageduskarakteristik 20 Hz - 20 kHz: < −0,2 dB
- Kanalite eraldatus: −58 dB 10 kHz juures 4 Ω korral
- Signaali / müra suhe: 97 dBV (100 dBV A-kaalutud)
- Harmooniline kogumoonutus: < 0,08% 20 W juures 4 Ω korral
- Võimendus: 27 dB
Sisendid ja väljundid
- Liinitaseme sisendid: 1 paar asümmeetrilisi RCA-sisendeid, 1 paar sümmeetrilisi XLR-sisendeid
- RCA / XLR sisendtakistus: 47 kΩ / 20 kΩ
- Kõlariterminalid: tippklassi, kullatud, isoleeritud, ühilduvad Ø 4 mm banaanpistikute, harkklemmide või palja juhtmega
- Sisendi valik esipaneelilt või RS232 kaudu
- Ühildub Connect it LS kaabliseeriaga
Juhtimine ja kontroll
- RS232 juhtimine
- 3-kontaktiline pistikühendusega klemmiplokk RS232 jaoks
Toiteallikas
- Väline toiteallikas: ± 40 V / 5 A DC; 100 - 240 V, 50 / 60 Hz
- Energiatarve ooterežiimis: < 0,5 W
- Väljalülitamine vooluallikate deaktiveerimise teel, katkestades transistoride ja lampide töö, et minimeerida energiatarvet
- Lineaarne toiteallikas Power Box RS2 Amp saadaval eraldi täiendusvalikuna
- Suurendab väljundvõimsust kuni 25%
- Suur toroidaaltrafoga koos varjestusega primaar- ja sekundaarmähiste vahel
- Isolatsioonitrafo funktsioon, mis blokeerib võrguhäired
- Märkimisväärne võimsusvaru võrreldes standardse adapteriga
Kaitsed ja indikaatorid
- LED-klippimisindikaator, mis annab märku väljundis toitepinge läve lähenemisest
- Alalispinge detektor ja LED-indikaator koos kõlarite automaatse lahtiühendamisega alalispinge korral väljundis
- Termokaitse LED automaatse väljalülitusega ülekuumenemise korral
Konstruktsioon ja viimistlus
- Täismetallist šassii, kaitse vibratsiooni ja häirete vastu, optimeeritud soojuseralduse jaoks
- Saadaolevad värvitoonid: hõbedane, must
Mõõtmed ja kaal
- Mõõtmed (L × K × S): 206 × 85 × 200 mm (227 mm koos pistikutega)
- Kaal: 2660 g ilma toiteallikata
Korduma kippuvad küsimused
L'Amp Box RS2 est-il un amplificateur intégré ou un amplificateur de puissance ?
C’est un amplificateur de puissance uniquement. Il ne dispose ni de contrôle de volume, ni de sélection de sources multiples au sens d’un préamplificateur. Il doit être associé à un préamplificateur ou à une source dotée d’une sortie de niveau variable, comme le Pre Box RS2 Digital de Pro-Ject.
Peut-on utiliser deux Amp Box RS2 en configuration mono ?
Oui. Chaque appareil dispose d’un commutateur de mode ponté en façade. En activant ce mode sur deux unités, on obtient un amplificateur mono par canal, avec 280 W sous 8 Ω chacun (350 W en crête). Cette configuration nécessite un préamplificateur doté de deux paires de sorties, ou un répartiteur de signal.
Le Power Box RS2 Amp est-il compatible avec d'autres appareils Pro-Ject ?
Non. Le Power Box RS2 Amp est conçu pour l’Amp Box RS2 uniquement, avec un câble de raccordement dédié fourni. Pour alimenter les sources et préamplificateurs RS/RS2 (Pre Box, DAC Box, CD Box), Pro-Ject propose un produit distinct, le Power Box RS2 Sources, qui peut alimenter jusqu’à quatre appareils en 20 V.
La tension de sortie du Power Box RS2 Amp est commutable : quand choisir 35 V plutôt que 45 V ?
Pro-Ject recommande 35 V pour les enceintes de 4 Ω, les meubles fermés ou les environnements peu ventilés. Ce réglage réduit la dissipation thermique. Le réglage 45 V apporte jusqu’à 25 % de puissance en plus, mais il faut s’assurer que l’amplificateur dispose d’un espace ouvert avec une circulation d’air suffisante. La protection thermique intégrée coupera l’appareil en cas de surchauffe, quel que soit le réglage choisi.
L'Amp Box RS2 peut-il piloter des enceintes de faible impédance (2 Ω) ?
Les spécifications de Pro-Ject indiquent des mesures sous 4 Ω et 8 Ω, sans mention d’une compatibilité 2 Ω. L’ancien Amp Box RS (classe D) acceptait les charges de 2 Ω, mais cette capacité n’est pas reprise dans la fiche technique du RS2. Pour des enceintes descendant régulièrement sous 3 Ω, il est prudent de vérifier la compatibilité auprès du fabricant.
Le port RS232 permet-il de contrôler le volume ?
Non. L’Amp Box RS2 n’a pas de réglage de volume. Le RS232 permet la sélection de l’entrée (RCA ou XLR) et potentiellement la mise en marche/arrêt, pour une intégration dans un système de contrôle centralisé.
