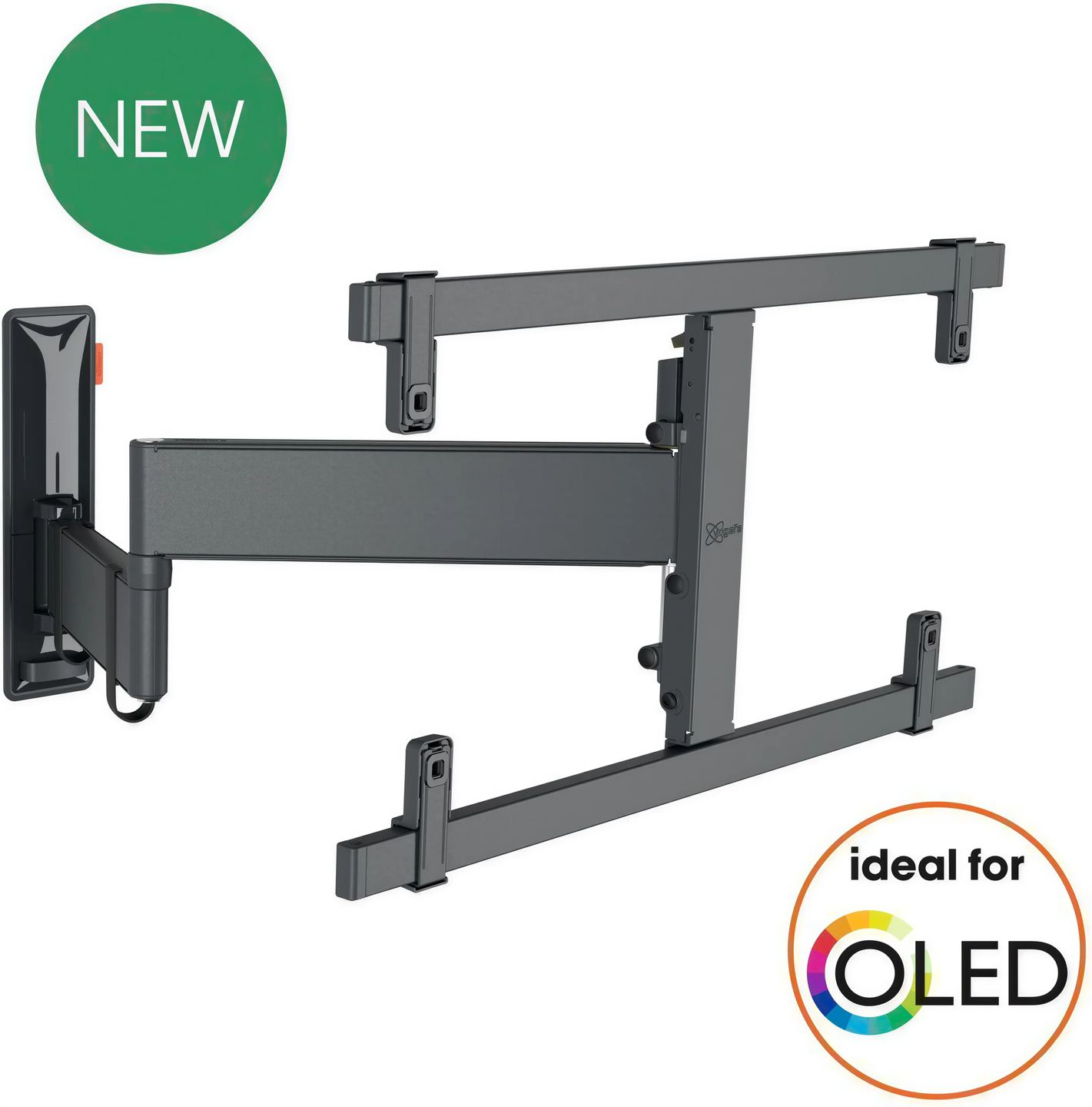

OLED-paneel on suuremal osal oma pinnast vaid mõne millimeetri paksune ja see üliõhuke profiil ei talu järske liigutusi. See kahe hoovaga kinnitus sobib 40–77-tollistele OLED-teleritele kaaluga kuni 35 kg. See võimaldab teleri seinast kuni 67 cm kaugusele tuua ja seda ühe sõrmeliigutusega pöörata. Kokkupanduna hoiab see ekraani seinast vähem kui 6 cm kaugusel.

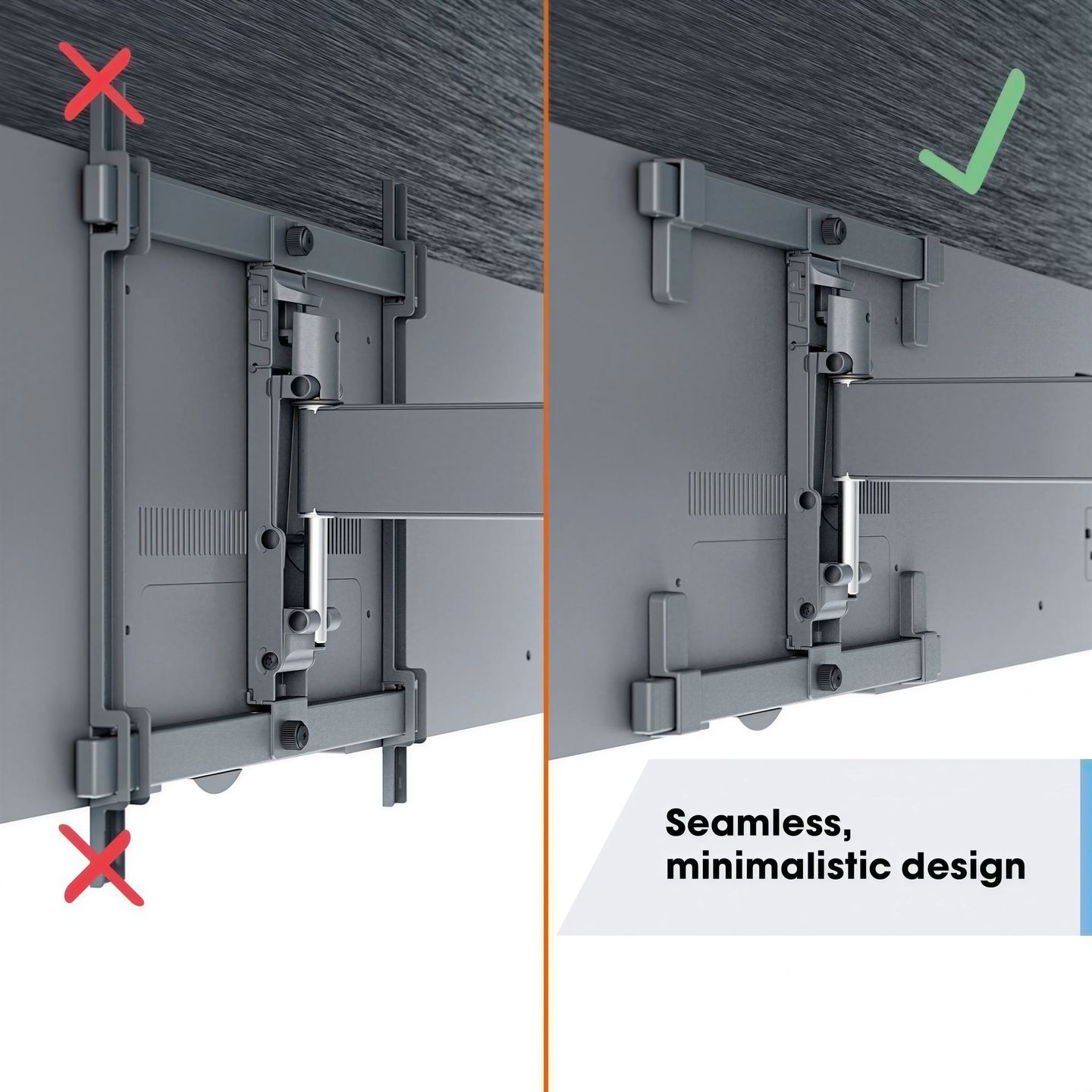

Tagasihoidlik raam, mis jääb ekraani taha peitu

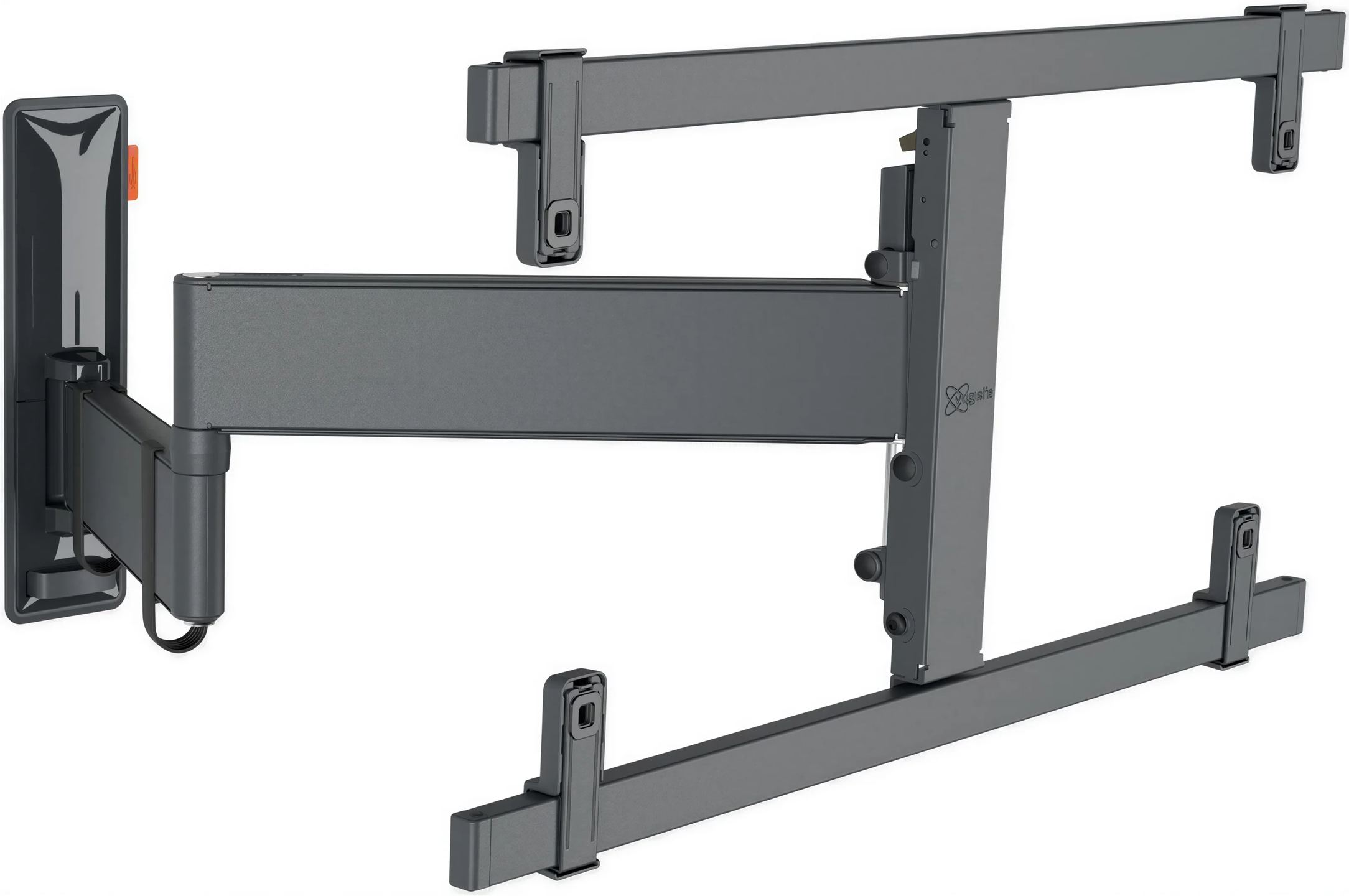

Teleri tagaküljele kinnituv osa ehk ühendusraam on siin õhukese ja minimalistliku kujundusega ega ulatu üle ekraani servade. Eest või küljelt vaadates kaob kinnitus paneeli taha ning OLED-telerite üliõhuke siluett säilib. Mudel TVM 3665 eristub selles osas tavapärastest pööratavatest kinnitustest, mille tugipostid ulatuvad mõnikord kõige õhemate ekraanide külgedelt välja.
Teleri külge kinnitamiseks kasutatakse VESA-standardit ehk nelja keermestatud ava, mis asuvad peaaegu kõigi lameekraanide tagaküljel ja mille vahekaugust väljendatakse millimeetrites. TVM 3665 toetab avade vahekaugusi 200 x 200 kuni 600 x 400 mm ja kuni M8 kruvisid, sobides seega valdavale enamikule turul olevatele OLED-teleritele. Väikestele ekraanidele mõeldud avade vahekaugusi 100 x 100 ja 100 x 200 mm ei toetata. Raami ja teleri tagakülje vahele asetatakse pehmed padjandid, mis väldivad metalli otsest kokkupuudet korpusega.
Kaks hooba, kolm pöördepunkti ja ühe sõrmeliigutusega liigutatav ekraan

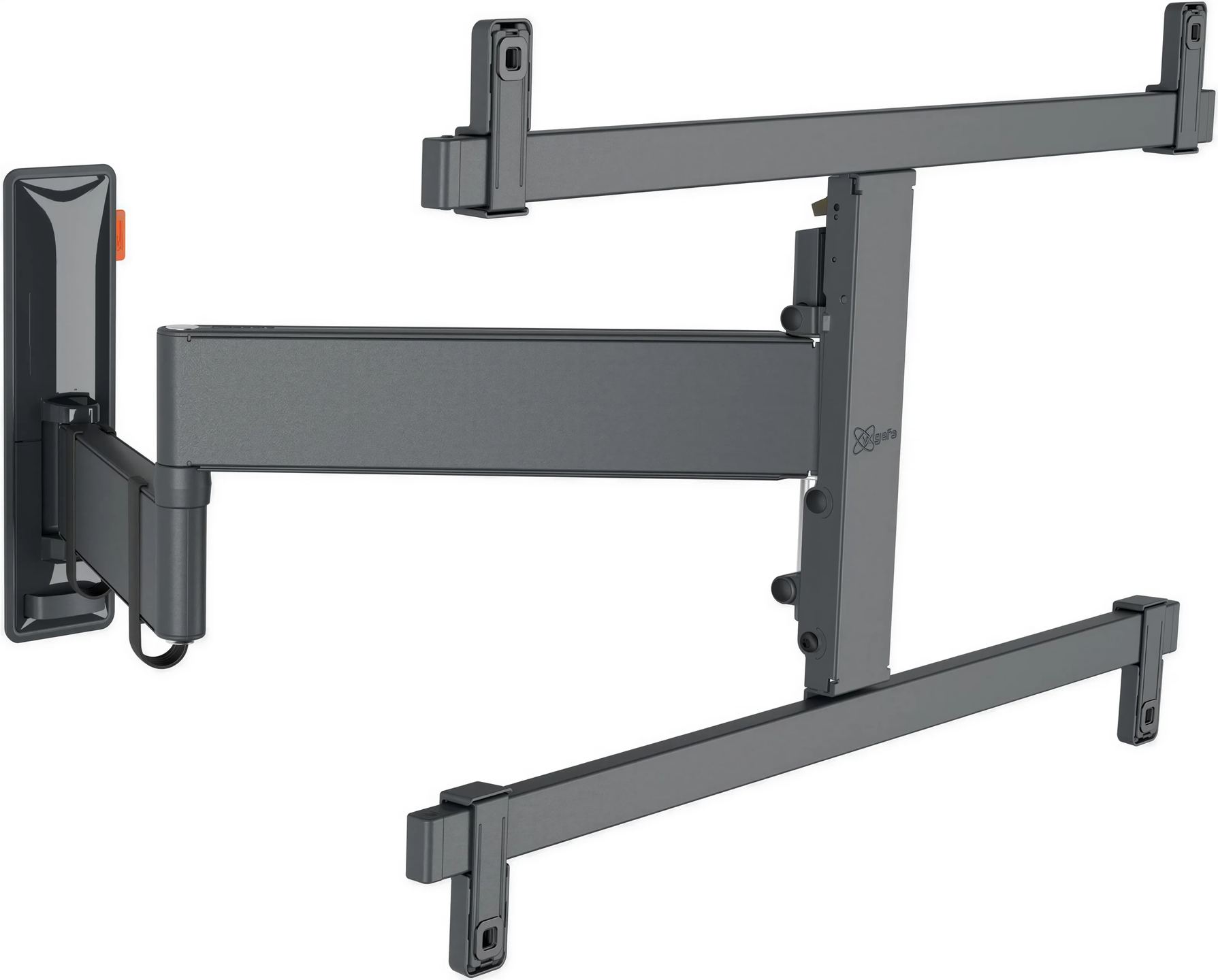

Kinnitus toetub kahele liigendhoovale, mis liiguvad ümber kolme pöördepunkti, sarnaselt inimese käe õla, küünarnuki ja randmega. Selline lahendus võimaldab muuta kaugust seinast 59 mm-st kokkupandud hoobadega kuni 670 mm-ni väljasirutatud hoobadega. Liigendites on töödeldud laagrid ja täppisterasest teljed, millel põhineb Vogel’si One-Finger Movement süsteem: ekraani liigutamiseks piisab ühest sõrmest, ilma jõnksude ja paneelile survet avaldamata, ning see sujuvus säilib ka pärast aastaid igapäevast kasutamist.

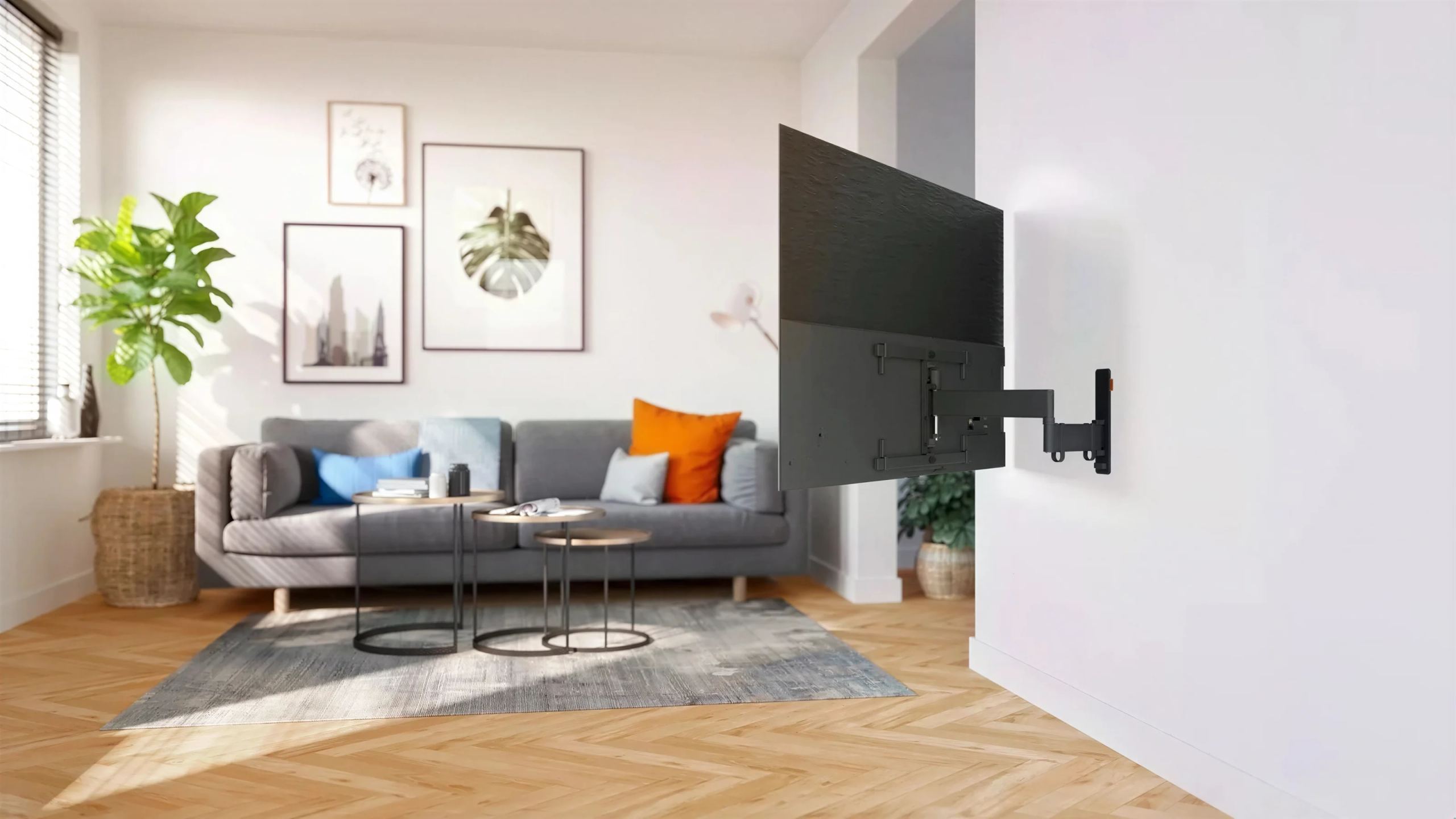

Pöördeulatus on 180° ehk 90° kummalegi poole. Tegelik kasutatav nurk sõltub teleri laiusest: mida laiem on ekraan, seda lähemale jõuab selle serv pööramisel seinale ning 77-tollise teleri pöördeulatus jääb väiksemaks kui 48-tollisel. Kõige suurema pöördenurga saavutamiseks tuleb hoovad enne ekraani pööramist täielikult välja sirutada. Köögi või söögitoaga ühendatud elutoas saab teleri söögiajaks laua poole pöörata ja seejärel taas lamedalt vastu seina tagasi viia. Liikumisulatus hõlbustab ka juurdepääsu teleri tagaküljel asuvatele pesadele, et ühendada mängukonsool või mängija ilma ekraani maha võtmata.

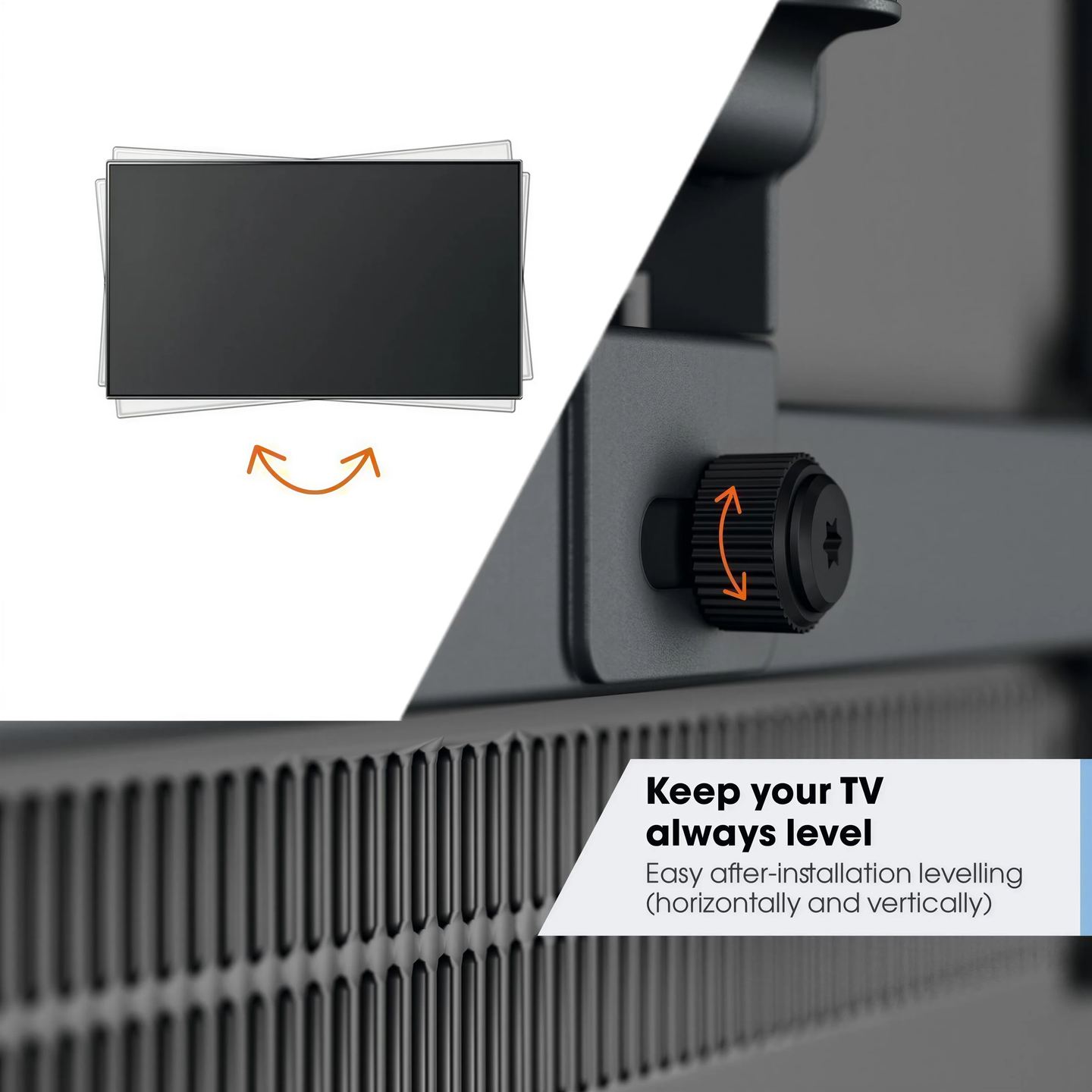

Nii horisontaalset kui ka vertikaalset joondust reguleeritakse pärast kinnituse seinale kruvimist. Nii saab veidi valesse kohta puuritud ava mõju parandada ilma uuesti puurimata ning ekraan püsib täiesti sirge ka väljasirutatud hoobadega, kui teleri raskus kipuks vähem jäika kinnitust läbi painutama.
TiltAnchor süsteemiga lukustatav kalle
Ekraani saab kallutada kuni 20°, millest on kasu eelkõige siis, kui teler on paigaldatud kõrgele, kamina või madala mööblieseme kohale, ja seda tuleb suunata diivani poole. OLED-paneelid säilitavad oma värvid ja kontrasti ka nurga alt vaadates, mistõttu piisab sageli väikesest kaldest. Kui sobiv nurk on leitud, lukustab TiltAnchor süsteem selle: ekraan ei kaldu enam külgsuunas pööramisel ning seadistuse muutmiseks piisab luku vabastamisest.
Juhendatud paigaldus esimesest avast viimase reguleerimiseni

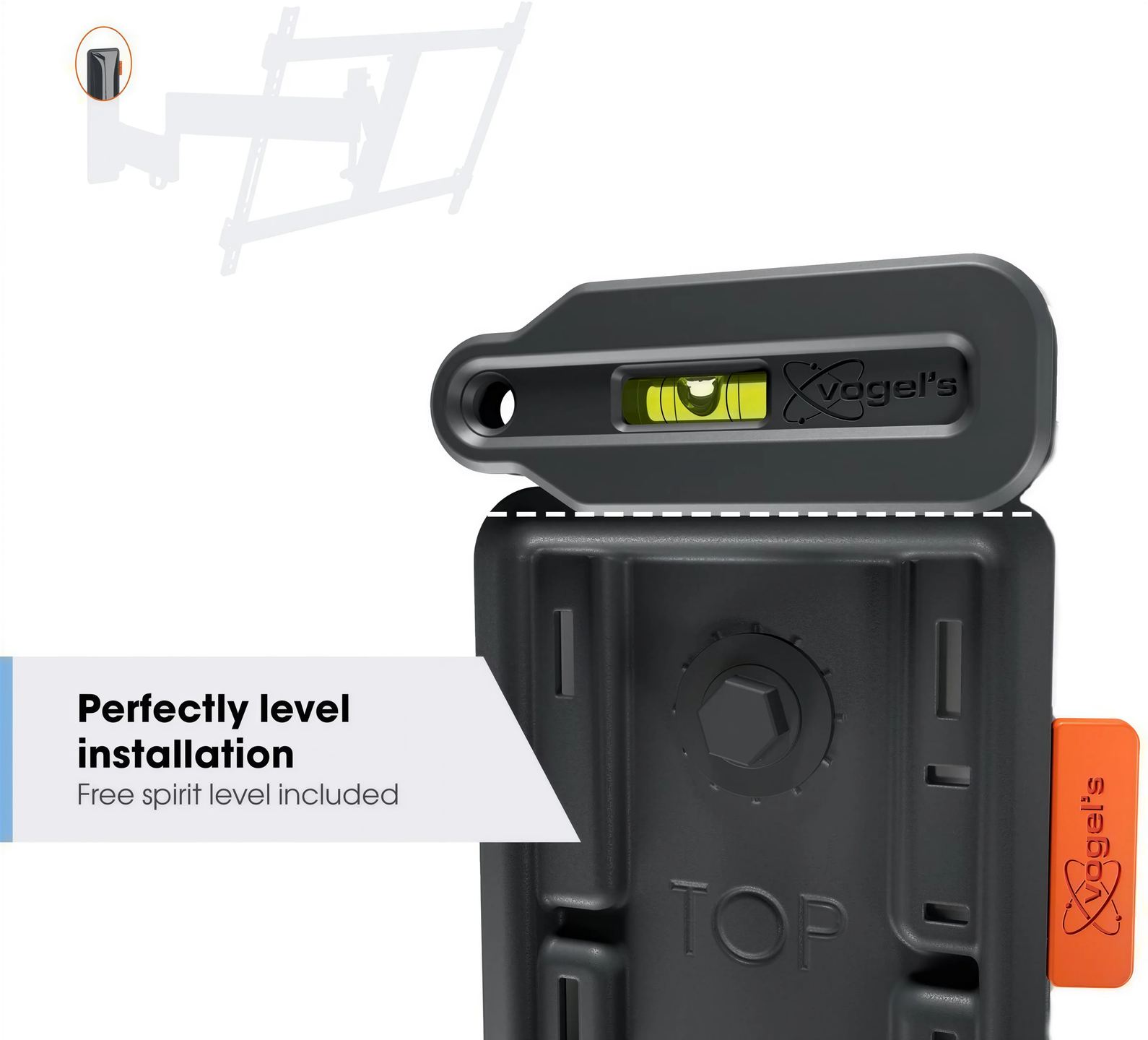

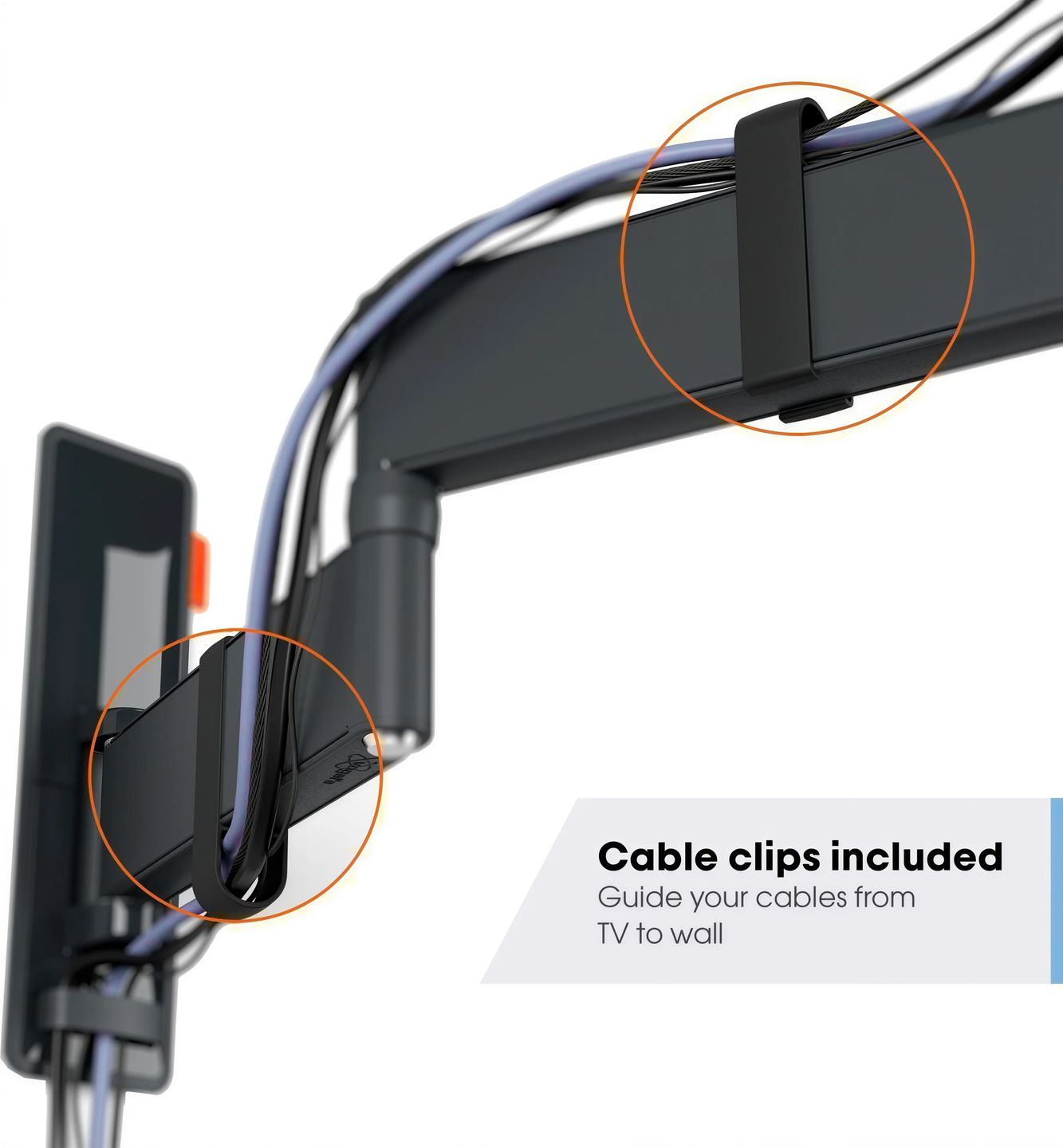

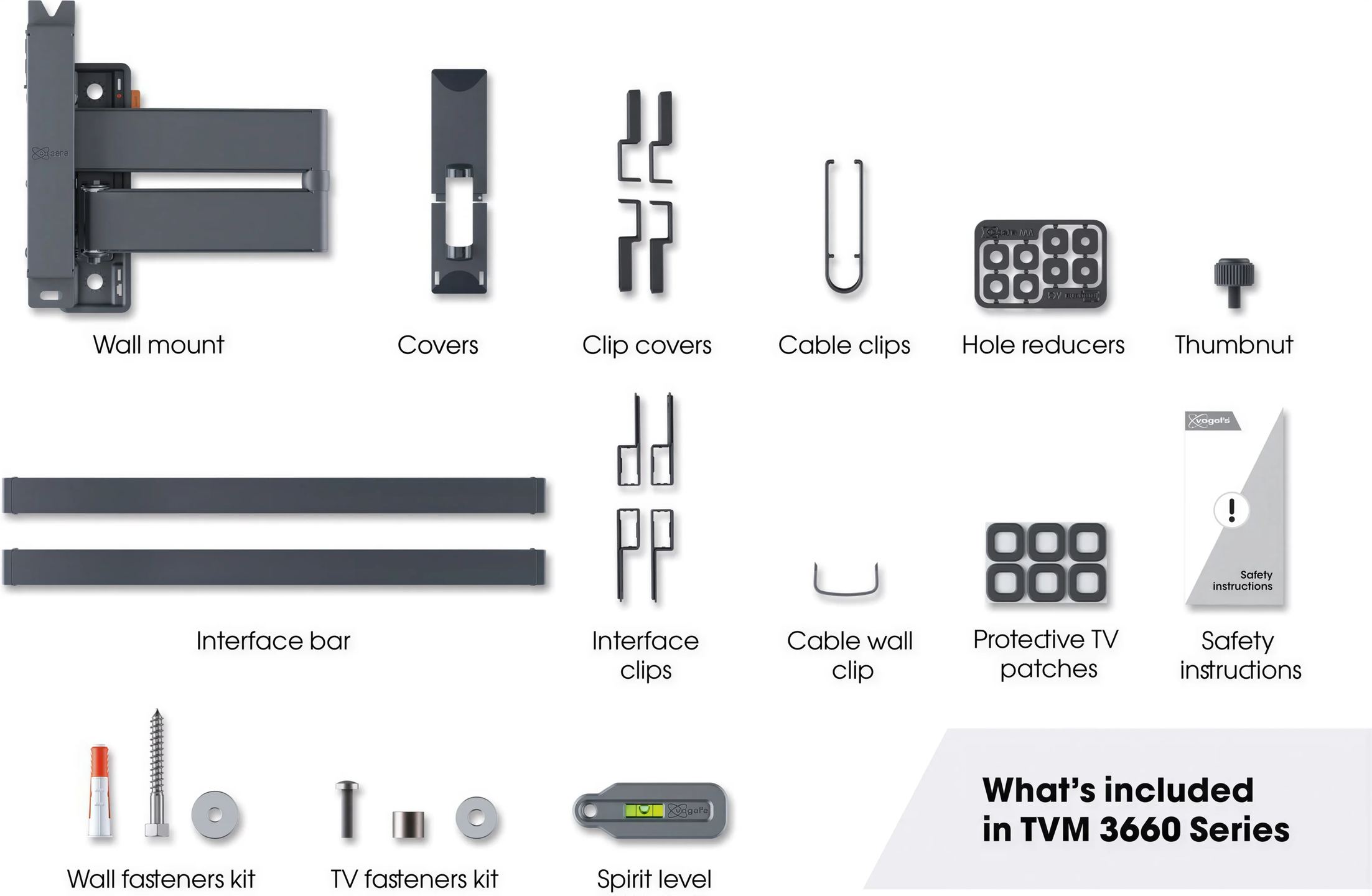

TVM 3665 komplektis on kõik paigaldamiseks vajalik: seinakinnituskomplekt fischer DuoPower tüüblitega, teleri kinnituskomplekt, kaitsepadjandid, vesilood, puurimisšabloon, kuuskantvõti, klambrid kaablite koondamiseks piki hoobasid ja kiirpaigaldusjuhend. Vogel’si rakendus DrillRight, mis kasutab nutitelefoni kaamerat liitreaalsuses ja sisaldab vesiloodi, aitab paigutada esimese ava õigele kõrgusele.
35 kg kaaluv teler, mis asub seinast 67 cm kaugusel, avaldab kinnitustele märkimisväärset kangijõudu. Paigaldus toimub massiivseinale (betoon, tellis, betoonplokk) või puitkarkassiga majas adapteriga TVA 6950, mis kannab koormuse üle karkassipostidele. Paigaldust täiendavad mitmed Vogel’si tarvikud: must või valge kaablikanal TVA 6000 peidab seina ja teleri vahel olevad juhtmed, antratsiitvärvi tagakate TVA 6301 varjab seinaplaadi ning kinnitus SOUND 3550 hoiab ekraani all kuni 6,5 kg kaaluvat heliriba, mis liigub ekraaniga alati kaasa.
Tõestatud vastupidavus ja arvudes väljendatud keskkonnamõju
Kinnitusel on sõltumatu kontrolliasutuse väljastatud TÜV-sertifikaat ning seda on katsetatud kuni kolmekordse maksimaalse koormusega ehk enam kui 100 kg-ga. Vogel’s annab sellele 10-aastase garantii. Sellel on ka toote keskkonnadeklaratsioon (EPD): kogu elutsükli keskkonnamõjuks on hinnatud 19,8 kg CO₂-ekvivalenti ja 98% selle materjalidest on ringlussevõetavad.
SOUND 3550: kinnitus kuni 6,5 kg kaaluvale heliribale

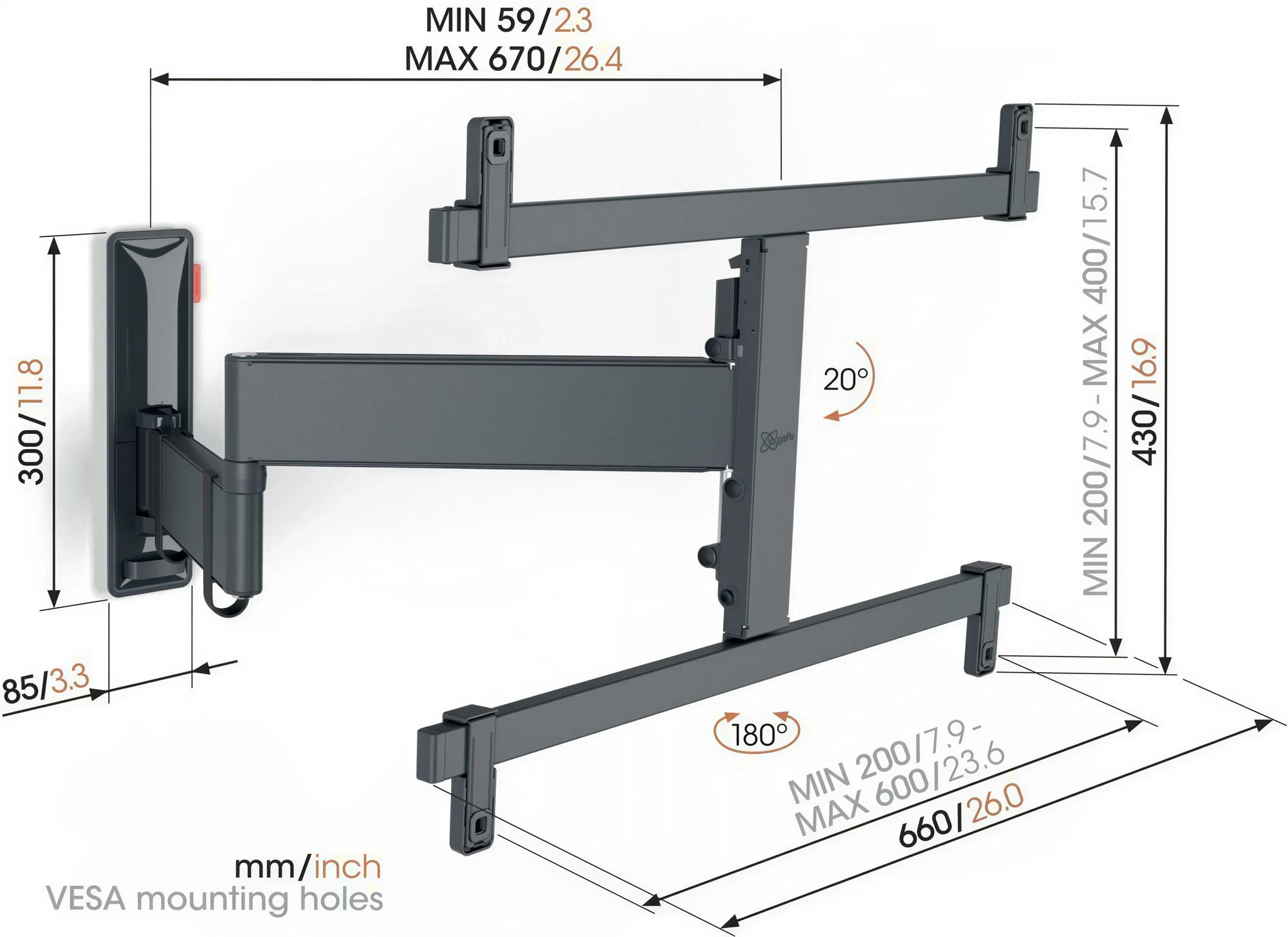

Mõõtmed
Kaugus seinast:
Minimaalne: 59 mm
Maksimaalne: 670 mm
Korduma kippuvad küsimused
Kas sellele kinnitusele saab paigaldada LCD- või Mini LED-teleri?
+
Jah, tingimusel et teler vastab samadele piirangutele: ekraani diagonaal on 40–77 tolli, kaal kuni 35 kg ja VESA kinnitusavade vahekaugus kuulub toetatud mõõtude loendisse. OLED tähistab õhukest, väljaulatuvate servadeta kinnitusraami, mis sobib kõige paremini väga õhukeste ekraanidega, kuid miski ei takista sellele ka teist tüüpi telerit kinnitamast.
Kuidas leida oma teleri VESA kinnitusavade vahekaugust?
+
See on kirjas teleri tehnilistes andmetes või kasutusjuhendis, tavaliselt kujul „VESA 300 x 300“. Kui seda pole märgitud, piisab ekraani tagaküljel asuva nelja keermestatud augu keskpunktide vahelise horisontaalse ja seejärel vertikaalse kauguse mõõtmisest millimeetrites. Arvesse tuleb võtta teleri kaalu ilma alusjalata.
Kuidas teada saada oma mudeli tegelikku pöördenurka?
+
Vogel’s pakub oma veebisaidil kalkulaatorit: sisestate oma teleri mudelinumbri ja see kuvab TVM 3665 abil saavutatava pöördenurga. See on kõige usaldusväärsem viis tegeliku pöördeulatuse hindamiseks, eriti suure, 65- ja 77-tollise ekraanidiagonaaliga telerite puhul.
Kas kinnitus sobib kipsplaadist vaheseinale?
+
Üksnes kipsplaat ei paku vajalikku tugevust, et kanda seinast rohkem kui 60 cm kaugusele välja ulatuvat telerit. Kinnitus tehakse täisseina või puitkarkassi postidesse adapteri TVA 6950 abil. Kui seina tüübi suhtes on kahtlusi, aitab paigaldajaga konsulteerimine vältida ebameeldivaid üllatusi.
Kas paigaldamiseks on vaja abi?
+
Seinaplaadi kinnitusavade puurimise ja plaadi kinnitamisega saab tänu šabloonile ja DrillRighti rakendusele hõlpsasti üksi hakkama. Teleri tugivarte külge riputamiseks on aga vaja kahte inimest, et tõsta ekraani paneeli painutamata ja selle kõige õhematest osadest kinni haaramata.
Kas ekraani alla kinnitatud heliriba arvestatakse maksimaalse kandevõime hulka?
+
SOUND 3550 kinnitus kinnitub TVM 3665 külge ja sobib kuni 6,5 kg kaaluvale heliribale. Kõige kindlam on kontrollida, et teleri, heliriba ja selle kinnituse kogukaal ei ületaks 35 kg.
Kas kinnitus käib täielikult vastu seina kokku?
+
Jah. Kui hoovad on kokku volditud, jääb teleri tagakülg seinast 59 mm kaugusele, mis jätab tagaküljele ühendatud kaablitele piisavalt ruumi neid muljumata, säilitades samas fikseeritud kinnitusega sarnase välimuse.
Mida tähendab EPD sertifikaat?
+
EPD ehk toote keskkonnadeklaratsioon on standarditud ja kolmanda osapoole kontrollitud dokument, mis mõõdab toote keskkonnamõju alates tooraine kaevandamisest kuni olelusringi lõpuni. See muudab eri toodete andmed võrreldavaks: TVM 3665 puhul on tulemus 19,8 kg CO₂-ekvivalenti ning 98% materjalidest on ringlussevõetavad.
Kasutajate arvustused
Ludovic
Tõepoolest, seda alust tuleb pärast paigaldamist ettevaatlikult käsitseda, kuid kui teler on hästi tasakaalus, ei pea pingutama... Kokkupanekul tuleb olla ettevaatlik: ma ei ole käsitööline ja leidsin, et see ei ole igaühe jaoks, abi on hädavajalik... Pärast teleri paigaldamist tuleb teha mõningaid korrektuure ja loomulikult ärge unustage BA13, alus tuleb kinnitada millegi kindla külge, sest see toetub ainult kahele suurele kruvile! Siiski, pärast kõiki neid pingutusi on tulemus lummav: tundub, nagu hõljuks ekraan õhus. Ja süsteem võimaldab kiiresti uus teler paigaldada, kui soovite seda vahetada.
Kommentaar 11. november 2022 — Kogemus 31. oktoober 2022
Automaatne tõlge — Kuva originaal (Prantsuse)
Un support qui se manipule évidemment avec précaution une fois installé, mais sans aucun effort à faire pourvu que la télé soit bien équilibrée… Pour le montage, attention : je ne suis pas bricoleur, et ai trouvé qu'il n'est pas à la portée du premier venu, aide indispensable… Des jeux à corriger une fois la télé montée, et bien sûr oubliez le BA13, il faut fixer le support dans du solide, d'autant qu'il ne repose que sur deux grosses vis ! Toutefois, après tous ces efforts, le résultat est bluffant : on a l'impression que l'écran flotte dans l'air. Et le système permet le remplacement rapide de la télé montée en cas de changement.
Cedric
Väga hea toode. Lihtne kokku panna, isegi kellelegi, kes ei ole eriti käsitööline. Liitreaalsuse rakendus võimaldab toetust täiuslikult paigutada. Saan ainult soovitada.
Kommentaar 12. mai 2022 — Kogemus 1. mai 2022
Automaatne tõlge — Kuva originaal (Prantsuse)
Très bon produit. Simple à monter, même pour quelqu'un qui ne sait pas trop bricoler. L'application en réalité augmentée permet de placer le support à la perfection. Je ne peux que recommander.
Claude
Täielik toode, väga hästi ettevalmistatud komplekt. Monteerimine ei olnud liiga keeruline. Hea toode.
Kommentaar 11. mai 2022 — Kogemus 30. aprill 2022
Automaatne tõlge — Kuva originaal (Prantsuse)
Produit complet, kit très bien préparé. Pas trop de difficultés pour le montage. Bon produit.
