Chief RSMAU mini Eliit

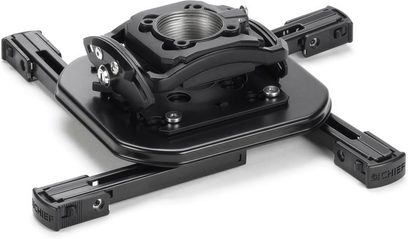

Chief RSMAU Mini Elite laekinnitus

Videoprojektori lakke riputamine nõuab kahte asja, mis on sageli omavahel vastuolus: tugevat kinnitust ja pildi täpset joondamist. See Chief kinnitus ühendab mõlemad vaevalt 13 cm pikkuses mustas korpuses ning on mõeldud kuni 11,3 kg kaaluvatele elutoa- ja kontoriprojektoritele. Pilt joondatakse ekraanile käsitsi ning seadme saab hoolduseks ühe liigutusega eemaldada, ilma et seadistused kaoksid.

Kompaktne lahendus kergetele projektoritele

Mini Elite sari pakub Chiefi RPA Elite sarja, kaubamärgi laekinnituste etaloni, funktsioone kolmandiku võrra väiksemas korpuses. RSMAU on ligikaudu 4,6 cm kõrge, 11,1 cm lai ja 12,9 cm sügav – hinnatavalt tagasihoidlik lahendus eluruumi, kus projektor jääb nähtavale ka väljalülitatuna. Selle maksimaalne kandevõime 11,3 kg katab valdava enamiku kodukinoprojektoritest ja tänapäevastest kompaktsetest mudelitest. Raskemad seadmed, sageli professionaalsed projektorid või vahetatava objektiiviga mudelid, vajavad suuremaid kinnitusi. Must viimistlus sulandub tumeda lae alla või tumedate seintega spetsiaalsesse ruumi; Chief pakub seda kinnitust ka valge ja hõbedasena.

Kolm sõltumatut reguleerimisvõimalust täpseks joondamiseks

Täiuslikult ristkülikukujulise pildi paigutamine ekraanile nõuab millimeetritäpsust ning projektori iga liigutus mõjutab korraga mitut parameetrit, kui kinnitus neid eraldi ei hoia. Chief on oma MicroZone süsteemiga kolm pöörlemistelge üksteisest eraldanud. ±15° kallutus suunab valgusvihku üles või alla, et paigutada pilt õigele kõrgusele. ±3° külgkalle pöörab projektorit ümber objektiivi telje ja sirgestab ühele küljele kaldu oleva pildi. 360° rõhtpööre pöörab seadet horisontaaltasandil, et suunata see otse ekraanile. Iga reguleerimine toimub sõltumatult, muutmata kahte ülejäänut, ning süsteem toimib ka siis, kui kinnitus on paigaldatud vahetult lae alla.

Seda lahendust täiendab Centris tehnoloogia: kinnitus kohandub ise paigaldatud projektori kaaluga, nii et reguleerimine toimub sõrmeotstega, jõudu rakendamata ja ilma, et seade lahtilaskmisel alla vajuks. Hoolikas mehaaniline joondamine väldib vajadust kasutada projektori trapetsmoonutuse korrigeerimist – digitaalset parandust, mis vähendab osa pildi eraldusvõimest.

Universaalne ühendusplaat projektori all

Kinnitus koosneb kahest osast: laega ühendatud kinnituskorpusest ja universaalsest ühendusplaadist, mis kruvitakse projektori alla reguleeritavate kinnitusjalgade ja kaasasolevate kruvide abil. Need jalad liiguvad laiali, et ulatuda seadme kinnituspunktideni olenemata nende paigutusest, võimaldades projektori vahetamisel või ühelt kaubamärgilt teisele üleminekul sama kinnitust edasi kasutada. Ühendusplaat jätab enamikul mudelitel vaba juurdepääsu lambi- ja filtriluukidele, mis on oluline lambiga projektorite puhul, kuna neid tuleb regulaarselt hooldada. Universaalne ei tähenda ühilduvust kõigega: kinnitusavade asukohad ja raskuskese on seadmeti erinevad ning Chief pakub veebipõhist kontrolltööriista MountFinder, millega saab kinnitada sobivust konkreetse projektoriga.

Projektori eemaldamine ilma pildi joondust kaotamata

Q-Lock kiirvabastushoob eraldab ühendusplaadi kinnituskorpusest: projektori saab alla võtta puhastamiseks, lambi vahetamiseks või töökotta viimiseks ning seejärel kinnitada tagasi täpselt algsesse asendisse. Kallutuse, külgkalde ja rõhtpöörde seadistused säilivad kinnituses ning pilt taastab oma joonduse ilma täiendava reguleerimiseta. Samasse hooba on integreeritud võtmega lukk. See RSMAU versioon vastab võtmele A; Chief pakub nelja erinevat kombinatsiooni (A, B, C ja D), mis võimaldab paigaldajal määrata eri ruumidele või objektidele erinevad võtmed. All-Points Security lukustustarvikud, mille puhul on igas ühenduskohas teraskruvid terasest keermesisudes, täiendavad varguskaitset – ettevaatusabinõu, mis on eriti kasulik koosolekuruumis või avalikus kohas.

Lakke kinnitamine ja kaablite juhtimine

RSMAU ühendatakse laega eraldi müüdava kinnitusplaadi ja 1,5-tollise NPT standardile vastava keermestatud posti abil. Posti pikkus määrab projektori kõrguse, alates paigaldusest võimalikult lae lähedale kuni kõrgema lae all suurema allatoomiseni, et joondada objektiiv ekraani ülaservaga. HDMI-kaablid ja toitekaablid läbivad kinnituse ülaosa ning liiguvad üles posti sisse ilma lisatarvikuteta, tagades rippuvate juhtmeteta paigalduse. Kandekonstruktsioon, olgu selleks tala, betoonplaat või tugevdus, peab olema dimensioneeritud kogu komplekti kaalu suhtes suure varuga ning paigalduse peaks tegema paigaldaja või kogenud isetegija.

Tehnilised andmed

Tüüp ja ühilduvus

• Tüüp: universaalne videoprojektori kinnitus
• Paigaldus: lakke
• Ühilduvus: väikesed videoprojektorid
• Liides: universaalne
• Maksimaalne kandevõime: 11,3 kg

Reguleerimine ja pööramine

• Peenreguleerimine: täpne reguleerimine sõrmega minimaalse jõupingutusega
• Sõltumatud reguleerimised: külgkalle, pikikalle, pöördenurk
• Vertikaalne pööramine / kallutamine: ± 15°
• Horisontaalne pööramine: ± 3°
• Suunamine: 360°
• Kiire lahtiühendamise / taasühendamise süsteem, mis säilitab seadistused

Lukustus ja viimistlus

• Lukustuse tüüp: Lock A
• Viimistlus: must

Sertifitseerimine ja vastavus

• Sertifitseerimine: UL-i heakskiiduga
• TAA vastavus: ei

Transpordimõõtmed ja -kaal

• Transpordimõõtmed: 254 × 254 × 101,6 mm
• Transpordikaal: 2,4 kg
